如何进行厚壁中碳钢的SMAW+SAW焊

来源：艾特贸易2018-01-19

简介以水利工程液压启闭机缸体焊接为例。缸体规格Φ (280 ～ 700)mm × (30 ～ 100)mm ，材质 35 钢、 45 钢无缝钢管或锻件（用于法兰），采用 SMAW 打底、 SAW 填充及盖面工艺。开机加工 U 形或

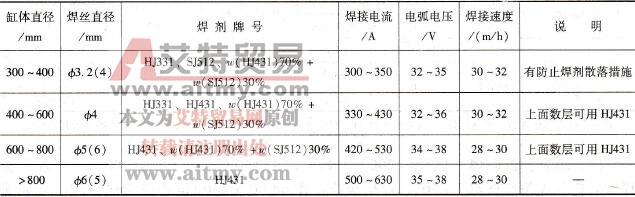

以水利工程液压启闭机缸体焊接为例。缸体规格Φ(280～700)mm×(30～100)mm，材质35钢、45钢无缝钢管或锻件（用于法兰），采用SMAW打底、SAW填充及盖面工艺。开机加工U形或U形锁底坡口，焊前预热到适当温度（预热温度与壁厚及材质相关，一般可为150~ 200℃-编者注），可使用常规埋弧焊设备，但须配深坡口用导电嘴。先以焊条电弧焊打底数层（焊厚7~ 8mm-编者注），采用J507Φ3. 2mm和Φ5.0mm焊条，直流反接。埋弧焊填充及盖面仍为直流反接，等强匹配选用H08MnA焊丝，高强匹配选用H10Mn2焊丝，小直径简体配HJ331、SJ512或w(HJ331) 50%+w(HJ431) 50%、w(SJ512) 30%+w(HJ431) 70%混合焊剂，大直径筒体配HJ431或上述混合焊剂，焊接参数见表3-58。以此方案施焊，UT探伤合格率达99%，已在多处水利工程上得到成功应用。
