如何进行低碳调质钢厚壁容器的双丝窄间隙埋弧焊

    窄间隙埋弧焊优越性已不容置疑。艾特贸易网前面介绍了热轧、正火钢单丝窄间隙埋弧焊工艺，今艾特贸易小编以20MnMo锻钢制咖1170mm×5500mm×80mm的厚壁高压加热器为例，介绍焊条电弧焊封底的双丝窄间隙埋弧焊工艺。母材化学成分和力学性能见表3-89。

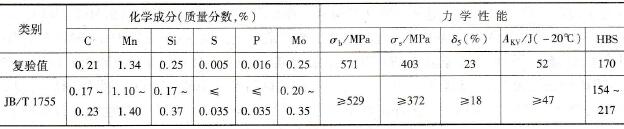

    表3-89    20MnMo锻钢化学成分和力学性能

   (1)工艺方案确定  低碳调质钢20MnMo有过热区脆化和Ac1至其回火温度区间软化倾向，厚板更甚，忌以大输入热焊接。Φ3焊丝埋弧焊电流小于500A，焊条电弧焊封底的电流更小，故有可能避免热影响区的脆化和软化倾向。预热有助于减小焊接电流，从而减小输入热，焊后消除应力退火有助于防止裂纹。

   (2)焊接工艺  焊接坡口见图3-41。焊前预热150℃，层温150~ 250℃。焊接顺序为先内坡口（小V形坡口）焊条电弧焊，清根并修磨后再以双丝埋弧焊逐层焊接外坡口，直至完成。焊接参数见表3-90。

    图3-41    厚度为80mm板的双丝窄间隙埋弧焊坡口

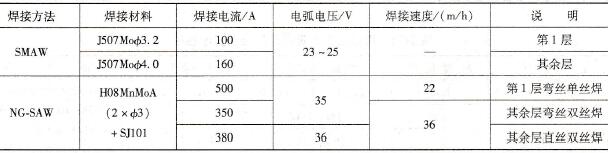

    表3-90    20MnMo低碳调质钢双丝窄间隙埋弧焊焊接参数

   (3)结果分析  焊后经100%UT+20% RT探伤合格（焊缝100%达到探伤I级标准）。然后经650℃×3h消应力退火，以及通过13MPa水压试验。接头力学性能结果示于表3-91，各项指标均合格，其中热影响区冲击性能还优于母材，可见以上焊接工艺是成功的。

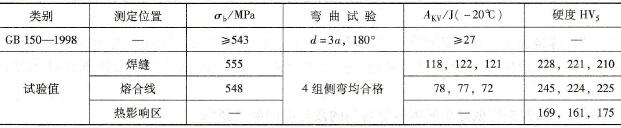

    表3-91    焊接接头力学性能

（部分原创文章应编辑稿费需求，每篇需要收取2元的稿费，如需查看全文请联系客服索取，谢谢理解！在线客服：）
