如何进行低碳调质钢制球罐的SMAW和TIG+SMAW焊

    唐钢第一炼钢厂制作的650m³07MnCrMoV钢制氧气球罐焊接，使用了SMAW和TIG+SMAW两种焊接方法。

   (1)球罐用材及主要技术参数  壳体材料为07MnCrMoVR钢（CF-62），人孔凸缘、b、c、d、e接管为07MnCrMoVD锻件，接管法兰为08MnCrMoVD锻件，其余接管、法兰及支柱均使用Q345(16Mn)材料。上述母材化学成分及力学性能见表3-86。球罐结构如图3-40所示。

    图3-40    650m³氧气球罐结构

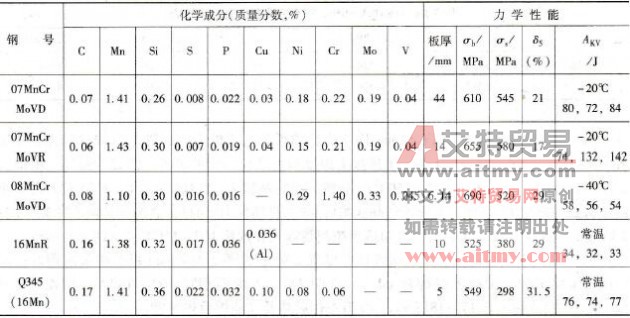

    表3-86    球罐用材的化学成分及力学性能

   (2)焊接性分析  07MnCrMoVR与日本WEL-TEN62CF合金系统如出一辙，后者号称“焊接无裂纹钢”，冷裂纹敏感性指数Pcm≤0.20%，具有优良韧性和抗冷裂性能。焊接性优于一般正火钢。一般在调质状态下焊接，焊前预热100~200℃，目的不在防止冷裂，而在于减少热输入。该钢允许热输入范围为10~40kJ/cm，最佳热输入范围为17~25kJ/cm。焊后可不调质，但须作消应力退火。07MnCrMoVD和08MnCrMoVD焊接性同07MnCrMoVR。

   (3)焊接工艺评定  共进行了七项焊接工艺评定试验，除No．4采用TIG+SMAW焊外，其余均焊条电弧焊，以等强新J607RH焊条焊接。No．4则以等强H08Mn2S1焊丝和新J607RH焊条焊接。除Q345不预热外，其余接头预热温度均100~150℃。焊后消应力退火规范为(550～580)℃×2h。工艺评定试验的焊接参数见表3-87，接头力学性能见表3-88。

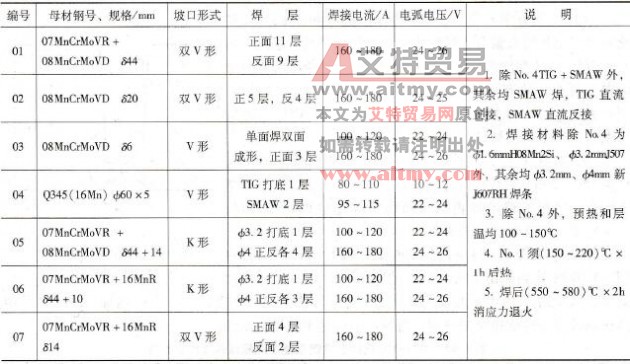

    表3-87    焊接工艺评定试验的焊接参数

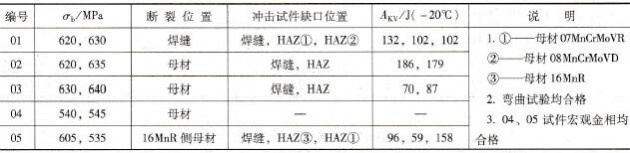

    表3-88    焊接工艺评定试验的接头力学性能

   (4)焊接施工  按工艺评定的焊接参数施工，双面焊接头采用双人对称焊，并采取必要的防止变形措施。焊后经变形测定、外观和无损探伤(MT、RT、UT)均达到设计和使用要求。
