如何进行低碳钢中厚壁钢结构CO2气体保护焊封底埋弧焊盖面的焊接

    以分节拼装（拼装长度不等）的Q235B矿井用箱形梁为例。箱形梁壁厚14~ 20mm，截面尺寸1200mm×2230mm×(1800~2400)mm，其中一节的结构及焊接位置示意于图3-22。采用CO2气体保护焊封底埋弧焊盖面焊接工艺，封底焊焊接参数为：Φ1. 6mmH08Mn2Si焊丝；焊接电流200~300A，电弧电压30~34V，介于半短路过渡范围，特点是焊缝成形好，但飞溅略大：单层焊，焊厚不小于6mm。盖面焊采用H08A-HJ431的焊丝．焊剂组合，以约60°的焊丝倾角直接指向箱体壁板靠近钝边位置，焊接参数见表3-55。

    图3-22    矿井用箱形梁结构及焊接位置

   a)单节箱形梁结构b）焊接位置

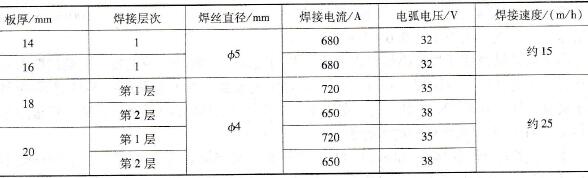

    表3-55    厚度为14~20mm箱形梁埋弧焊盖面焊焊接参数

    注：板厚14~16mm箱体为单层焊，板厚18~20mm箱体为两层焊。
