如何进行低碳钢小直径薄壁简体纵缝埋弧焊单面焊双面成形

    以Q235A钢空压机贮气罐为例。简体规格Φ(260～400)mm×1100mm×4mm，介质洁净干燥空气，工作压力0.6~1.4MPa。

    薄壁简体纵缝埋弧焊单面焊双面成形工艺的关键是一副理想的工装，工装的要素是夹具和垫板，在此基础上经试焊，不难得出合适的焊接参数。本工艺采用图3-21所示的琴键式气压夹具，注入0.5MPa压缩空气，在长度方向能产生27MPa的压紧力，足以使板边贴紧开有6mm×1mm半圆弧成形槽的水冷铜垫。

    本工艺焊丝．焊剂组合为H08A-HJ431，焊丝直径Φ2.5mm，焊剂粒度0.28~1.6mm(60~14目)。以MZ-1000型焊机直流反接施焊，I形坡口，不留间隙，焊接参数见表3-54。

    表3-54    厚度为4mm板纵缝埋弧焊单面焊双面成形焊接参数

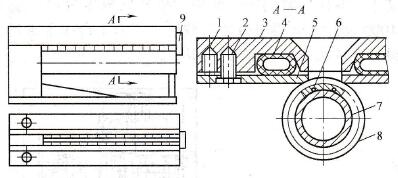

    图3-21    薄壁简体纵缝埋弧焊单面焊双面成形夹具结构

   1-弹簧2-螺栓3-上梁4-输气软管5-压板

   6-水冷铜垫7-下梁8-简体9-锁紧装置
