如何进行厚壁中碳钢的丝极电渣焊

    以钢球磨煤机ZG270-500铸钢法兰和35锻钢轴焊接（见图3-27）为例，因壁厚达165mm，采用电渣焊比较合理。焊件既短又粗，为此采取使进出料端盖装配成一体（两轴颈端面相合，并以若干马板连接），再以支撑辊支承的措施（见图3-28），使两条缝都可方便焊接。

   (1)装配定位  采用立装、П形铁定位焊固定的方法，错口不大于1mm。以J507Φ4. 0mm焊条定位焊，焊前150℃预热。

   (2)焊接  双丝电渣焊，焊机HG-1000；焊丝一焊剂组合H10Mn2-HJ431，焊丝直径Φ3mm；焊前200~250℃预热。第1条缝焊毕后须持续加热保温，直至第2条缝焊毕后方能入炉正火。双丝电渣焊焊接参数见表3-59。热处理规范如图3-29所示。

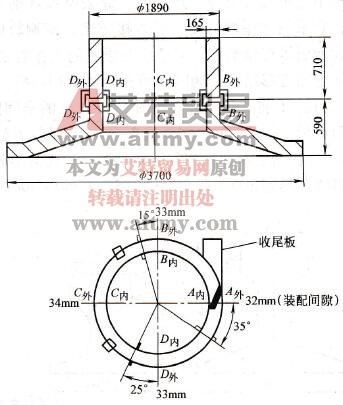

    图3-27    钢球磨煤机端盖的结构、装配定位和装配间隙

    图3-28    钢球磨煤机端盖的装配方案

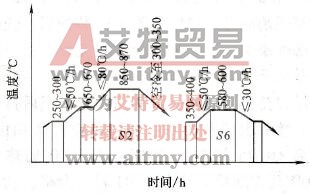

    图3-29    钢球磨煤机端盖焊缝的焊后热处理规范

    表3-59    钢球磨煤机端盖焊缝的双丝电渣焊焊接参数

   (3)结果评定  焊后焊接变形和接头力学性能均合乎要求。
