如何进行-70℃级低温钢的焊条电弧焊和埋弧焊

    -70℃级低温钢典型钢种是09MnNiDR,可使用焊条电弧焊、埋弧焊、气体保护焊等常规焊接方法施工。现以该钢制造安装于半挂式汽车槽车上的CO2液槽，用焊条电弧焊和埋弧焊方法焊接为例，予以说明。

   (1)工况  母材化学成分和力学性能见表4-34、表4-35。CO2液槽系双层结构三类压力容器，按GB 150-1998《压力容器》标准和《液化气体罐车安全监察规程》制造。内层设计压力2. 35MPa，设计温度-50℃，容积21.8m3，介质CO2液体，槽体壁厚16~20mm。

    表4-34    母材化学成分（质量分数，%）( GB3531-1996)

    表4-35    母材力学性能(GB 3531-1996)

   (2)焊接材料选择  经焊接试验，焊条电弧焊选择W707A焊条，埋弧焊选择JW-1+SJ102焊丝一焊剂组合，可满足接头低温韧性要求。所选焊接材料的熔敷金属化学成分和力学性能见表4-36、表4-37。

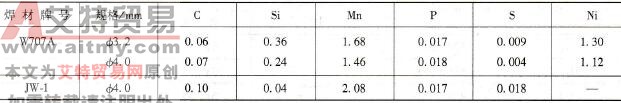

    表4-36    焊接材料熔敷金属化学成分（质量分数，%）

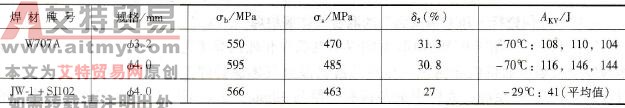

    表4-37    焊接材料熔敷金属力学性能

   (3)焊接工艺  以焊条电弧焊方法焊接人孔、接管、法兰及其与液槽槽体连接的所有焊缝，以埋弧焊焊接槽体及封头的纵、环缝。焊接方法和焊接材料一旦决定后，为保证接头性能，控制预热、焊接热输入、层温，以及确定焊后热处理规范就成为制订焊接工艺的关键。本例因壁厚较小，焊前可不预热，层温控制在150℃以下，以表4-39规范进行焊后热处理，以表4-38焊接参数进行焊接，可保接头力学性能和低温韧性达到设计要求。接头力学性能和低温冲击试验结果见表4-40。

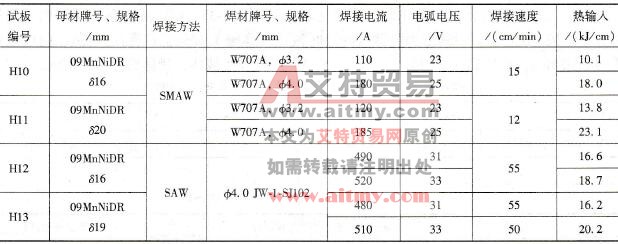

    表4-38    09MnNiDR钢对接接头焊接参数

    注：上栏为最小施焊值，下栏为最大施焊值。

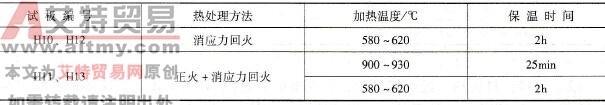

    表4-39    09MnNiDR钢对接接头焊后热处理规范(JB/T4709-1992)

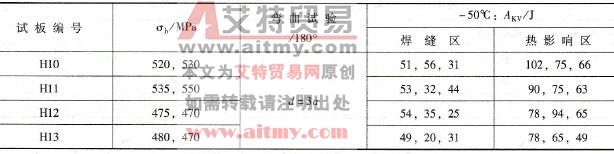

    表4-40    焊接试板接头力学性能
