如何进行管线钢X80的现场自动焊

    X80管线钢是最新一代长输管线用钢，以比X70钢更高的强度和韧性，在长输管线建设中必将发挥更大作用。现以西气东输冀宁支线工程中的应用为例，予以说明。

   X80管线钢是一种超低C、S、P含量，以Nb、V、Ti微合金化，以Mn、Mo、Cu、Ni强化的针状铁素体钢，试验用管规格Φ1016mm×18.4mm，其化学成分和力学性能见表3-80和表3-81。计算Ceq=0.42%，Pcm=0.17%。

    表3-80    试验用X80管线钢化学成分（质量分数，%）

    表3-81    试验用X80管线钢力学性能

   (1)焊接性分析  超低碳使其具有较好的焊接性，针状铁素体可使热影响区有良好的韧性。但Mn、Mo、Nb、Ni等沉淀强化元素含量的增加，也使热影响区软化倾向增加。较高的碳当量也使冷裂倾向增加，但计算冷裂纹敏感性指数Pcm较小。

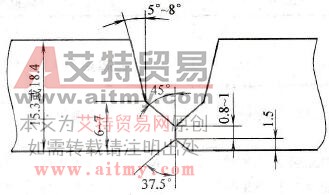

    图3-39    双V形复合坡口图

   (2)焊接方案设计  根据焊接性分析，确定预热温度100~150℃，层温80~150℃；使用较小热输入的薄层多道焊；选用高强度、高韧性低氢焊接材料，严格控制焊缝中N、O、H量；采用双V形复合坡口（图3-39）以缩小热影响区，从而减少焊接应力和变形。

   (3)焊接工艺  选择符合AWS A5.18标准的REDALLIRMS 18（意大利）和BOHLER SG3-P（奥地利）Φ0. 9mm焊丝，除第2层热焊为纯CO2保护的短路过渡焊外，其余各层均为富氩混合气体保护的短路过渡焊，焊接参数见表3-82。

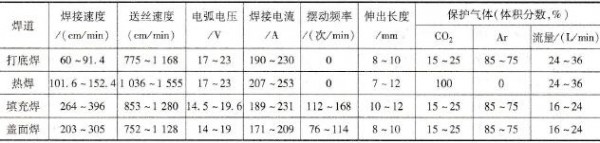

    表3-82    短路过渡MAG焊焊接参数

   (4)结果评述焊接工艺评定合格，试样的抗拉强度达680~700MPa，刻槽锤断试验和弯曲试验合格，- 20℃冲击试验的冲击吸收功焊缝普遍在160J以上，熔合线更高达240~275J。经西气东输冀宁支线工程7.7km试验，取得完全成功。
