如何进行低合金结构钢与ZGMn13高锰钢的焊条电弧焊

    以铁矿石抓斗机斗体16Mn钢与斗牙ZGMn13高锰钢的焊接为例，焊件结构与焊缝截面如图4-24所示。

   (1)焊接性分析  16Mn焊接性良好，ZGMn13焊接性已如前述。一般以堆焊过渡层方法施焊，以克服两种钢材化学成分和物理性能的巨大差异。如以23Cr-13Ni型的A307焊条在16Mn侧堆焊过渡层（图4-24b），控制熔合比在40%左右，可使Ⅱ区组织为A+少量F；若以高锰钢专用焊条D266焊接过渡层，并使w(C)>1.6%，则Ⅲ区组织可为单相A，其后再以D266焊接，在速冷下Ⅳ、Ⅴ区组织皆可为单相A。

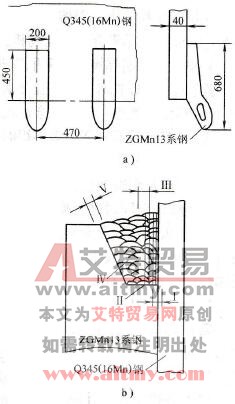

    图4-24    铁矿石抓斗机结构与焊缝截面示意图

   a)铁矿石抓斗机结构b）焊缝截面

   (2)焊接工艺

   1)堆焊过渡层及斗牙定位：斗牙开平底V形坡口如图4-24b所示。以Φ4.0mm A307焊条在斗牙所处位置的16Mn板上，以稍大焊接电流和稍慢焊接速度堆焊过渡层；接着以Φ3.2mm D266焊条将斗牙定位焊于堆焊层上。定位焊焊缝长度不大于30mm，每个斗牙定位焊后均须及时水冷并施锤击；上述程序完成后方可行正式焊以填满坡口。

   2)正式焊工艺：以I=160A焊接电流断续焊，焊脚K=16mm；一根焊条须分三次施焊，每次均须及时水冷并施锤击。每焊一段就要用5倍放大镜检查裂纹情况，如有裂纹须以碳弧气刨加修磨手段去除后，方可继续施焊。

   (3)结果评定  以此法焊接的铁矿石抓斗机，斗牙工作正常，可在生产上推广应用。
