如何进行不锈钢薄板的自动TIG焊

    以厚度为0. 8mm0Cr18Ni9不锈钢薄板的焊接为例。

   (1)工况  焊件为H6645B纤维烘燥机中的大型隔热门面板，其结构示意于图5-14。设计规定：面板正面不允许拼接，侧面可拼接，但拼接缝表面必须平整光洁，不得有凹陷、咬边，且面板整体不得有波浪形变形。实际上，受供料制约，面板必须有三块拼接，即必然会出现两条拼接缝。问题是如何能使拼接缝达到上述高标准要求。

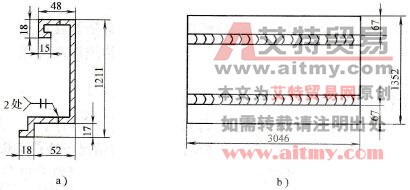

    图5-14    大型隔热门面板的结构及展开尺寸

   a)面板结构示意b）面板展开尺寸

   (2)焊接方法、焊接没备和焊接材料选择  自动TIG焊应是最佳选择。配套设备选用带琴键式气压压紧装置和水冷铜垫的微机控制ARIST0-500型焊机，该机不仅具有存储和记忆功能，且能在焊接过程中自动调整焊接参数。以同质焊丝H0Cr21Ni10作为填充金属。

   (3)焊接试验  在专用数控剪床上制备3060mm×200mm×0.8mm试件若干块，每两块以手工TIG焊方法点焊成一体，可每隔100mm定位焊一点，使用Φ1.2mm H0Cr21Ni10焊丝。焊后以木锤矫平，并以丙酮洗净焊接区后，置于琴键式压紧装置中待焊，如图5-15所示。

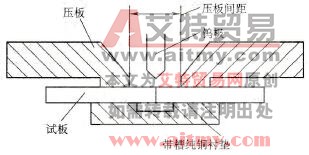

    图5-15    试件在琴键式压紧装置上装配示意图

    经试验：①焊接电流：当钨极直径为1. 6mm时以50~60A为宜，I>60A时将过烧，I< 50A时会未焊透；②保护气流量：当喷嘴直径为10mm时，正面氩气流量以8～10L/min，背面氩气流量以4~6L/min保护效果最好；③焊接速度：当焊接电流为50~60A时，最佳焊接速度为0.60~0.65m/min；④压板间距：与板厚相关，对厚度为0. 8mm板以11~12mm为宜。根据多次试验结果确定的焊接参数见表5-47。

    表5-47    厚度为0.8mm板自动TIG焊单面焊双面成形焊接参数

   (4)生产应用    将上述试板焊接工艺移植到产品中焊接，不仅焊缝外观质量和焊接变形等完全能达到设计要求，而且焊接生产率也很高，焊接的面板运行非常满意。
