如何进行奥氏体不锈钢简体纵缝的MIG/MAG焊

    (1)焊接方法和保护气体  以短路过渡方式的半自动MIG焊打底，以获得单面焊双面成形；以喷射过渡方式的自动MIG焊填充、盖面，可提高中、厚板熔敷效率。采用φ( Ar) 91%+φ(CO2)5%+φ(O2)4%的三元混合气体，自动MIG焊也可采用二元富氩混合气体，但为节约氩气而频繁进行气体切换，实无此必要。

    (2)压紧装置  必须配置适当压边装置以防止焊接变形。通用压紧装置一般采用琴键式结构，其原理如本书图3-3所示。压缩空气通入软管后，软管被胀大并压迫压块1，焊件3的焊接区便被压紧（压力0. 6MPa的管道压缩空气，可产生30MPa以上的压紧力）。焊后排出压缩空气，弹簧5可使压块归位，从而释放焊件。此类装置德国的MESSER、瑞典的ESAB、美国的Jetline等公司均有商品供应，自制也不困难。

   (3)焊接试验  在自制压紧装置上进行焊接试验，试件为厚4~8mm的1Cr18Ni9Ti奥氏体不锈钢，采用HlCr19Ni10Nb焊丝，焊接参数见表5-38。自动MIG焊背面成形是靠带成形半圆槽的水冷铜垫实现的，如壁厚较大，压紧力不够时，可采用半自动MIG焊打底，自动MIG焊填充、盖面方式。此时背面成形是由半自动MIG焊的自由成形完成的。

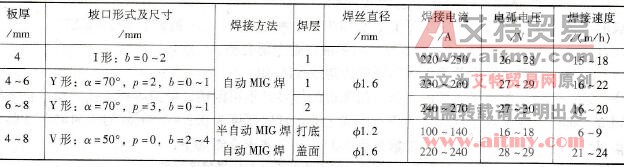

    表5-38    厚度为4~8mm 1Cr18Ni9Ti不锈钢简体纵缝的MIG/MAG焊参数

    必须指出，自动MIG焊电流应取值在Ie（不锈钢喷射过渡临界电流）与Ir（不锈钢旋转喷射过渡临界电流）之间。而在其他条件不变时，Ie与Ir均随焊丝伸出长度的增加而增大。表5-39系焊丝伸出长度5mm时的Ie与Ir值，两者相差不过数十安培，可见电流调节范围并不大。

    表5-39    焊丝伸出长度5mm时的临界电流值    （单位：A）

   (4)结果评定  本方法也可用于其他不锈钢的焊接。焊件除简体纵缝外，也适用于其他类似焊件，如大口径直管焊接、方管焊接、矩形断面型材焊接等。
