如何进行0Cr19Ni9奥氏体不锈钢的MIG焊单面焊双面成形和厚板MIG+SAW焊

来源:艾特贸易2018-01-19

简介0Cr19Ni9 属奥氏体不锈钢中焊接性最好的钢种之一,可以采用 SMAW 、 SAW 、 TIG 、 MIG/MAG 等多种常规焊接方法施工。对中厚板来说, MIG/MAG 和 SAW 焊更有优势, MIG/MAG 焊可单面焊双面成形,

    0Cr19Ni9属奥氏体不锈钢中焊接性最好的钢种之一,可以采用SMAWSAWTIGMIG/MAG等多种常规焊接方法施工。对中厚板来说,MIG/MAGSAW焊更有优势,MIG/MAG焊可单面焊双面成形,与SAW焊相结合,是厚板焊接的最佳选择。

   (1) MIG焊单面焊双面成形焊接试验

   1)板厚10mm焊接坡口形式见图5-3a,选用纯Ar和φ(Ar) 98%+φ(O2)2%二种保护气体进行喷射过渡焊试验,因后者的临界电流和熔滴过渡性能都好于前者而中选。经试验确定的参数如下:①气体流量:无风时为14~ 16L/min,有风时为18~ 20L/min;②焊丝:选用Φ1. 2mm同质OK16. 12(瑞典ESAB公司牌号),伸出长度取12~15mm;③焊接电流:经试验,Φ1. 2mm焊丝的临界电流为160A,实际焊接电流按略高于临界电流的原则确定。最终执行的焊接参数见表5-33

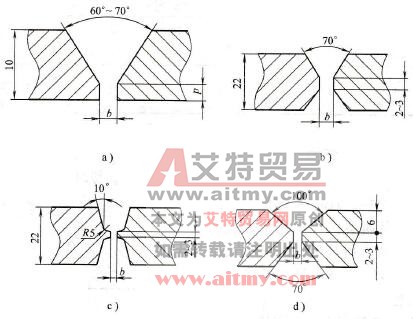

焊接坡口形式和尺寸

    5-3    焊接坡口形式和尺寸

   a)厚度为10mmb)、c)、d)厚度为22mm

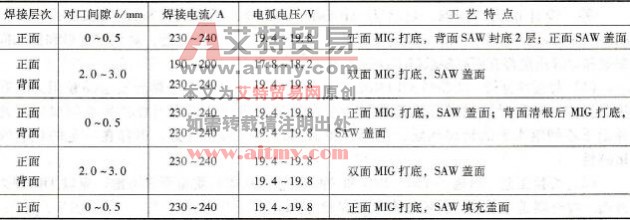

    5-33    厚度为10mm 0Cr19Ni9板单面焊双面成形焊接参数

厚度为10mm 0Cr19Ni9板单面焊双面成形焊接参数

   2)板厚22mm采用不对称双面焊,正面MIG焊打底,SAW焊盖面,背面SAW焊封底,焊接坡口形式如图5-3bcd所示。MIG焊焊丝及保护气体同前,本例艾特贸易小编未介绍SAW焊焊接材料和焊接参数,按常规应为同质焊丝配用烧结焊剂SJ601SJ608SJ701或碱性熔炼焊剂HJ260HJ107HJ172等。MIG打底焊焊接参数见表5-34

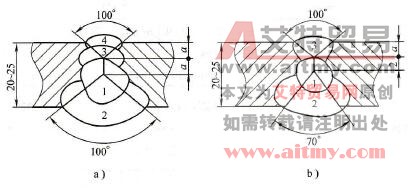

厚度为20~25mm的不锈钢板材的焊接坡口及焊接层次

    5-4    厚度为20~25mm的不锈钢板材的焊接坡口及焊接层次

   a)传统双面SAWb)新颖MIG+SAW

    5-34    厚度为22mm0Cr19Ni9MIG打底焊焊接参数

厚度为22mm0Cr19Ni9板MIG打底焊焊接参数

   (2)生产应用  厚度为20~ 25mm的简体纵环缝常规SAW焊工艺为:开如图5-4a坡口,焊接顺序:正面焊1~2层,清根后背面焊34层。MIG+ SAW焊工艺为:开如图5-4b所示坡口,焊接顺序:正面MIG焊打底1层,第2SAW盖面,背面SAW封底(第3层),不必清根和逐层清渣,提高了焊接质量,改善了劳动条件。这里需要指出:①MIG焊单面焊双面成形工艺,在板厚和坡口尺寸确定后,接头装配质量与焊接电流的选择至关重要,是决定反面成形的基础;②MIG焊应采用左向焊法,焊枪应作适当横向摆动并与焊接速度匹配,方能得到理想的焊接效果。
