如何进行铸铁与钢的CO2气体保护焊(实例1)

来源:艾特贸易2018-01-19

简介以 HT200 活塞与 Q275 钢活塞杆的 CO2 气体保护焊为例,予以说明。活塞与活塞杆的焊接结构如图 6-9 所示。 图 6-9 活塞与活塞杆的焊接结构 a) 活塞与活塞杆的焊接结构 b )活塞杆的加工尺

    HT200活塞与Q275钢活塞杆的CO2气体保护焊为例,予以说明。活塞与活塞杆的焊接结构如图6-9所示。

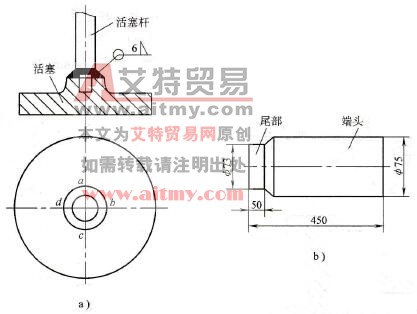

 活塞与活塞杆的焊接结构

    6-9    活塞与活塞杆的焊接结构

   a)活塞与活塞杆的焊接结构b)活塞杆的加工尺寸

   (1)焊接工艺  采用CO2气体保护焊。按abcd次序定位焊(见6.9a),每段焊长≤10mm。以氧-乙炔焰预热焊件至暗红色后进行分段退焊,焊接顺序为abcdbcda,每焊一小段即行锤击并清除飞溅。焊接参数见表6-6。焊后焊接处加热至红热状态后空冷。

    6-6    Φ75mmQ275钢活塞杆与HT200活塞CO2气体保护焊焊接参数

Φ75mmQ275钢活塞杆与HT200活塞CO2气体保护焊焊接参数

   (2)结果评定  以上述工艺焊接,未发现焊接裂纹,焊件运转良好。
