如何进行耐碱蚀超低碳高纯铁素体不锈钢00Cr26Mol的TIG焊

    耐碱蚀超低碳高纯铁素体不锈钢00Cr26Mol系经真空冶炼、二次电子束精炼后轧制而成，其C、N、O等间隙元素含量得到有效控制，故比奥氏体不锈钢具有更高的抗氧化物应力腐蚀、点蚀、酸碱缝隙腐蚀能力，在制碱工业中具有独特地位。该钢的化学成分及力学性能见表5-57和表5-58。

    表5-57    00Cr26Mol钢的化学成分（质量分数，%）（GB/T1220-1992）

    表5-58    00Cr26Mol钢的力学性能(GB/T1220-1992)

   (1)焊接工艺试验  准备厚度为6mm试板一副。开α=60°单V形坡口，以Φ(2～3) mm同质焊丝（如无同质焊丝，可剪板边并磨制成焊丝形状代替），以单面焊双面成形技术（分多层和多层加封底两种工艺条件），表5-59焊接参数施焊。为了确保不至于增加C、N、O等间隙元素含量，做好坡口及其附近区域清理工作绝对必要，且须使用拖罩和背衬两种保护方式。

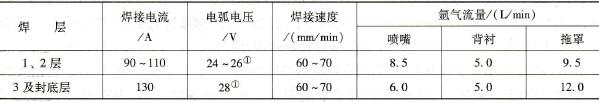

    表5-59    厚度为6mm板TIG焊单面焊双面成形焊接参数

    ①TIG焊电弧电压不可能这么高，原资料肯定有误，一般应为10~16V。在90~130A的电流范围内，按编者经验应在9~11V之间。表中的24~ 28V电弧电压只可能出现在MIG/MAC焊或SMAW焊中。——编者注。

   (2)结果评定  以上述工艺施焊的接头力学性能及与母材实测值的对比见表5-60。在既不焊前预热，也不焊后热处理的情况下，接头力学性能便已达到母材水平，可见该钢焊接性良好。当然，这与低热输入及采用了多层多道焊工艺和良好的保护手段是分不开的。

    表5-60    00Cr26Mol钢的接头力学性能及其与母材实测值的对比

（部分原创文章应编辑稿费需求，每篇需要收取2元的稿费，如需查看全文请联系客服索取，谢谢理解！在线客服：）
