如何进行厚壁纯铝容器的半自动MIG焊

    (1)工况  1060(L2)纯铝浓硝酸储罐的结构如图8-23所示。介质为w(HNO3)98%，工作状态常温常压。

   (2)焊接工艺  选用纯度高于母材的铝焊丝1070A(L1)，焊接坡口如图8-24所示，按常规清理到位。焊件分罐底、罐顶及简体三部分分别组焊后再总装。罐底和纵缝拼接均在平台上组焊，纵缝拼接须带100mm×80mm与焊件等厚引弧板。罐顶在锥形骨架上组焊，筒体在焊接滚轮架上组焊。均以半自动MIG焊直流反接施焊，焊接参数见表8-35。

    图8-23    纯铝浓硝酸储罐的结构

    图8-24    焊接坡口形式及尺寸

   a)罐底b）筒体

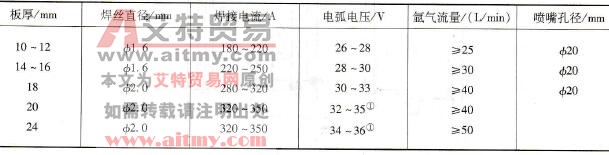

    表8-35    厚度为10~24mm板对接接头半自动MIG焊焊接参数

    ①对Φ2.0mm焊丝，电弧电压似偏高——编者注。

   (3)结果评定  焊后罐底经真空检漏，罐顶经煤油渗漏，简体焊缝经20% RT检验均合格，焊接变形符合设计要求（规定罐底变形量小于50mm，实测最大变形量为20mm）。
