如何进行铝合金2A16(LY16)的MIG焊

    (1)工况  以冶金设备中的关键部件导电横臂为例。2A16( LY16)以其良好的导电能力、热强性、性价比和比强度，已被作为替代传统铜管和铜钢复合板的首选。其结构如图8-20所示，壁厚自10~40mm不等。要求接头强度不低于母材的40%。

    图8-20    2A16(LY16)导电横臂结构示意图

   (2)焊接工艺

   1)焊前准备：①考虑到焊接时的收缩变形，下料时纵、横向均应放10~30mm的收缩余量；②焊件在焊前应进行化学清理，并辅以刮刀刮削坡口面及其两侧，以彻底清除氧化膜。

   2)焊丝选择：鉴于接头强度只及母材的40%，故可选用HS311（SAISi-1）。

   3)坡口形式和焊接层次：不同壁厚的坡口形式和焊接层次如图8-21所示。

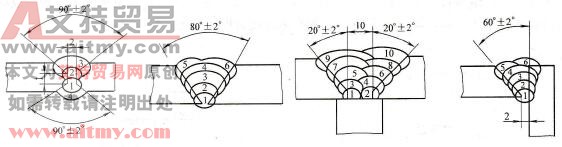

    图8-21    不同接头形式的坡口和焊接层次示意图

   4)组焊顺序：①先按8-22a进行组装和焊接。两侧板组装前可预置一定量的反变形，或在两侧板间加撑肋以防止焊接变形。焊后应进行0.6MPa×0.5h的中间试压，确认无泄漏后方能转入下道工序；②再按8-22b进行组装和焊接。40mm厚板焊前应预热150℃。焊后应再次对各腔进行0.6MPa×0.5h的水压试验。

   5)焊接参数见表8-34。

    图8-22    导电横臂各腔的组装和焊接示意图

   a)内腔截面b）内外腔复合后截面

    表8-34    厚度为20mm 2A16板对接接头MIG焊焊接参数

   (3)结果评定  焊后结构无明显变形，接头性能符合要求，导电横臂运行正常。
