如何进行铝镁合金5A06R(LF6R)薄壁简体的自动TIG焊

    以材质为5A06R(LF6R)，规格为Φ315mm×4mm的薄壁简体自动TIG焊为例，母材和焊丝的化学成分见表8-25。

    表8-25    5A06R(LF6R)母材和焊丝的化学成分（质量分数，%）

   (1)焊前准备  ①焊前清理：以电动钢丝刷打磨坡口及其两侧30mm范围内氧化膜，然后以丙酮擦拭干净；②试件准备：试件规格Φ315mm×4mm，I形坡口，对口间隙0～1mm，如图8-12所示；③以专用夹具装配壳体Ⅱ和壳体Ⅲ，应保证其位置精度和对口间隙。

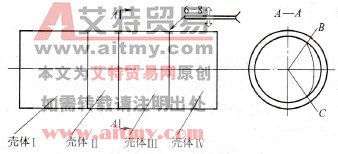

    图8-12    焊接试件示意图

   (2)焊接工艺  交流自动TIG焊，采用机头固定焊件转动的焊接方法，在水平位置焊接壳体Ⅱ和壳体Ⅲ的环缝。如图8-12所示：在B点起焊，B点到C点不填丝，C点后开始填丝并周向焊接370°，然后收弧。另外两条环缝也以相同方法施焊。焊接参数见表8-26。

    表8-26    Φ315mm×4mm5A06R(LF6R)对接自动TIG焊焊接参数

   (3)结果评定 焊后经外观和射线探伤检验，焊缝表面和内在质量均称满意，生产率较TIG焊有很大提高，可用于实际生产。
