如何进行TA1钛管与TA1+16Mn钛钢复合管板间的TIG焊

(1)工况 该管-管板焊接接头用于石化行业耐蚀空冷器结构，钛管规格Φ25 mm×2.5mm，管板厚24mm。

(2)焊前准备 准备Φ25 mm×2.5mm钛管与δ24mm×300mm×200mm管板作为试件，焊前对管端50mm范围和管板上管孔及其边缘部位，以砂布清理后再以丙酮清洗。然后按图9-10要求进行装配。

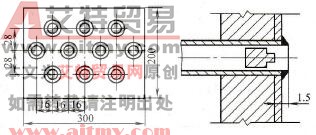

图9-10 管-管板试件装配要求

(3)焊接工艺 以TIG不填丝自熔焊方式焊接1层。背面采用Φ21mm实心堵头伸入管子端头约20mm处以堵住管内空气流入焊接区，可代替背面保护。焊接参数见表9-26。

表9-26 Φ25mm×2.5mm钛管与板厚为24mm钛钢管板间TIG焊焊接参数

(4)结果评定 试件100% PT探伤合格后，取5个拉脱试样和5个金相试样进行检验，均符合要求。产品焊缝均100% PT探伤，符合JB/T 4730-1994标准。产品投产后运行正常。
