如何进行Hastelloy合金管道的TIG焊

    (1)工况  年产3.5万吨丙烯酸酯工程中有三种牌号Hastellov合金管道314m，母材及配套焊丝的化学成分见表10-32，母材力学性能见表10-33。管道直径Φ21.7~335.6mm，壁厚4mm，共788个焊口。最高工作压力0.5MPa，最高工作温度190℃，介质为苯磺酸、丙烯酸丁酯、丙烯酸二聚物、丙烯酸三聚物。要求按ASME规范施工和验收。

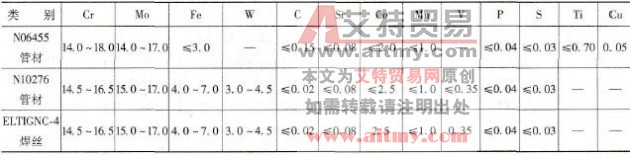

    表10-32    母材及配套焊丝的化学成分（质量分数，%）

    注：1．N06455中尚有总量为0.50%的其他合金成分。

    2．所有牌号的化学成分中Ni均为余量。

    表10-33    母材力学性能

   (2)焊接工艺评定  对Φ34mm×2mm试管按ASME规范第Ⅸ卷进行焊接工艺评定合格，焊接工艺评定的焊接参数见表10-34。

    表10-34    焊接工艺评定的焊接参数

   (3)产品焊接

   1)坡口准备：必须为机加工坡口，坡口形状及尺寸见图10-6。

   2)组对：等厚件组对时应内壁齐平，对口错边量不大于10%δ，且不大于1mm；不等厚件组对时按图10-7a或图10-7b组对。

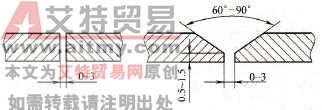

    图10-6    坡口形状及尺寸

    图10-7    不等厚件组对的坡口形状及尺寸[L≥4（δ2-δ1）]

   3)焊接：①焊前坡口及其附近区域必须清理到位；②准备如图10-8所示的专用胎具和转胎，操作时有专人在转胎上转动管子，且须与操作焊工配合默契；③直流正接，TIG水平转动焊（1G位置），焊接参数见表10-35。

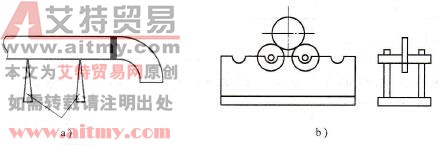

    图10-8    专用胎具和转胎示意图

   a)胎具b）转胎

    表10-35    产品焊接参数

   (4)结果评定  焊缝经100% PT和RT检测，全部符合ASME规范要求。产品运行正常。
