如何进行Inconel 625 Ni-Cr-Fe合金的脉冲MIG焊

    (1)工况  脉冲MIG焊适用于以成型焊接法制造形状复杂，又难以常规铸、锻法完成的小型焊件，尤其像镍基合金这类可铸性与可锻性都不良的材料。现以脉冲MIG焊制造Inconel 625球阀阀芯毛坯为例予以说明。

   (2)焊接工艺  母材与焊丝及其熔敷金属化学成分见表10-21。焊接参数见表10-22，熔敷金属力学性能与耐蚀性能见表10-23、表10-24。在一个按阀芯尺寸要求准备的支承环上，以表10-22焊接参数多层熔敷到毛坯要求尺寸即可。

   (3)结果评定  精加工后可得到无缺陷、力学性能相当于锻件，耐蚀性高于锻件19倍（按ASMEG-28 A法计算）的阀芯成品。与开模用工周期和费用相比，经济性与时效性显著。

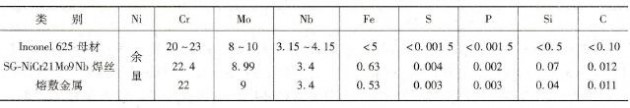

    表10-21    母材与焊丝及其熔敷金属化学成分（质量分数，%）

    注：焊丝和熔敷金属均为实测值，母材则为ASTM B443标准值。

    表10-22    成型焊接法制造Inconel 625零件的焊接参数

    表10-23    Inconel 625锻件与焊后及热处理状态成型焊接件的力学性能

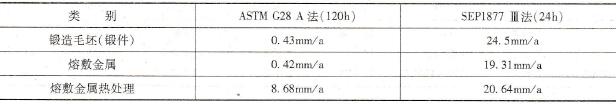

    表10-24    强腐蚀性介质中按ASTM G28 A法和稀盐酸介质中按SEP1877Ⅲ法的耐蚀性能

（作者稿费要求：需要高清无水印文章的读者3元每篇，请联系客服，谢谢！在线客服：）
