如何进行珠光体耐热钢管12Cr1MoV与马氏体热强钢管A213-T91的焊接

    (1)工况  A213-T91具有良好的热强性与耐蚀性，是亚临界和超临界火电机组四大管道的理想用材；12Cr1MoV则是再热器联箱管接头常用材料。DL5007-1992标准推荐以TIG-R40和R407焊接材料进行TIG+SMAW焊。母材化学成分和力学性能见表11-24、表11-25。

    表11-24    母材化学成分（质量分数，%）

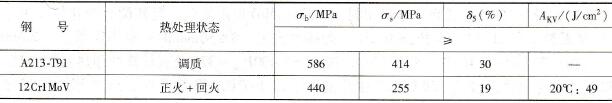

    表11-25    母材力学性能

   (2)焊接工艺评定  以低匹配原则按DL5007-1992标准推荐焊接材料降一个级别，选用TIG-R34、R347对规格为Φ42mm×4.5mm管子对接作焊接工艺评定。开单V形坡口，坡口参数：α=70°±5°，p=1～2mm，b=2～3mm。焊前预热300~350℃，层温250~300℃。背面须充氩保护，焊接参数见表11-26。

    表11-26    Φ42mm×4.5mm管子对接焊接参数

    ①原资料为20~22V，肯定有误，因TIG焊在90~95A电流下，不可能有20~22V电压。现修正为10~12V-编者注。

   (3)产品焊接及结果评定  产品按焊接工艺评定要求焊接，接头性能完全符合要求，设备运行正常。按低匹配原则选用含钒焊接材料，有利于改善焊缝组织和接头高温性能，而背面通氩保护则是单面焊双面成形取得成功的关键。
