如何进行大厚度20MnMo钢锻件与07MnNiCrMoVR钢的焊接

    与07MnNiCrMoVR钢球罐配套的锻件应为08MnNiCrMoD，因故改用20MnMo钢锻件，两者厚度分别为44mm和46mm，其化学成分和力学性能见表11-21、表11-22。

    表11-21    20MnMo钢与07MnNiCrMoVR钢化学成分（质量分数，%）

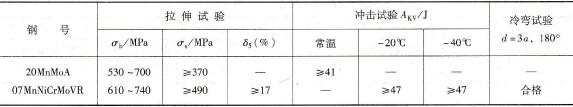

    表11-22    20MnMo与07MnNiCrMoVR钢力学性能

   (1)焊接性分析及试验  球罐用材07MnNiCrMoVR系低碳、低硫微合金化控轧钢，又称焊接无裂纹钢CF-62，其Pcm≤0.2%，焊接性优良，δ≤50mm时一般不需预热。20MnMo的Pcm在0.377%~0.461%，焊接性差，按P0=1400Pcm-372公式计算的预热温度为151~272℃。确定预热温度为150℃。并在此温度下以J607RH焊条进行了斜Y形坡口焊接裂纹试验。

   (2)焊接工艺  开不对称双V形坡口如图11-8a所示。焊前预热150℃，焊接参数见表11-23。焊接顺序如图11-8b所示：先焊大V形侧，共10层16道；清根后再焊小V形侧，共6层7道，各层接头错开50mm以上。焊后按CF-62钢热处理规范进行560℃×2h热处理：升温速度120℃/h，炉冷至300℃后出炉空冷。

    图11-8    焊接坡口及焊接顺序

   a)焊接坡口b）焊接顺序

    表11-23    试板焊接参数

   (3)结果评定  对焊接试板进行了接头力学性能、硬度和金相检验，均符合要求，焊缝探伤合格，球罐运行正常。
