如何进行Q235低碳钢及超低碳奥氏体不锈钢316L与纯镍N6的TIG焊

    (1)工况  以工作温度95℃，介质NaOH水溶液的二闪沉降槽为例。简体为12mm厚Q235，顶盖为厚6mm 316L，两者均衬厚3mm N6，故涉及N6/Q235及N6/316L间焊接，共有A、B类对接焊缝300多米及2000余条塞焊缝。主要焊接问题是气孔、热裂及晶粒长大。

   (2)焊接工艺

   1)焊丝选择：N6间焊接用同质焊丝N6；N6/Q235焊接用ERNiCr-3焊丝；N6/316L焊接用Wel-TIGNi-1焊丝。母材及焊丝化学成分见表11-51。

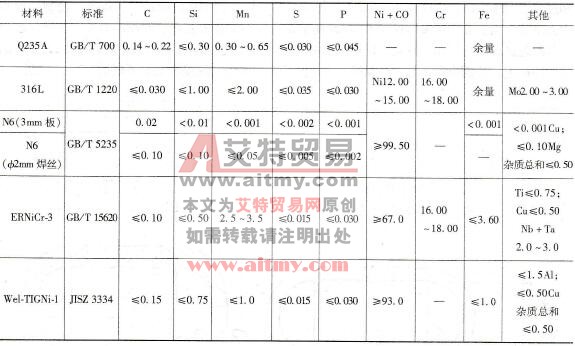

    表11-51    母材及焊丝化学成分（质量分数，%）

   2)焊接参数见表11-52。

   3)操作指示：①Ni对杂质S、P、O等以及铁离子污染极为敏感，故坡口或工装夹具都必须仔细清理；②N6/Q235间拼接焊缝结构如图11-30所示，其中焊道1、2使用ERNiCr-3焊丝，焊道3和塞焊缝使用N6板条作填充金属，电弧偏向镍板和焊丝，焊接参数同N6间焊接。层间去净NiO后，就不会出现热裂纹；③所有塞焊缝焊接参数均同拼接焊缝。

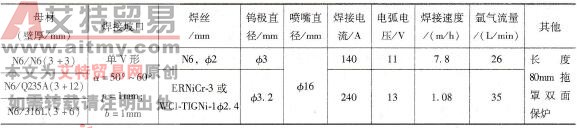

    表11-52    N6/Q235、N6/316L间的TIG焊焊接参数

    注：N6与ERNiCr-3均可以WCl-TIGNi-1代替，效果相同。

   (3)结果评定  接头无缺陷，性能符合设计要求，两闪沉降槽运行正常。

    图11-30    N6/Q235间拼接焊缝的结构
