如何以塞焊法焊接1Cr18Ni9Ti/Q235衬里结构

    (1)工况  以容器主体材料为ICr18Ni9Ti-Q235不锈钢衬里的6m3发酵罐为例。罐体结构如图11-19所示，基覆层厚度分别为12mm和2mm，设计温度130℃，最高工作压力0.294MPa，系一类压力容器。

    图11-19    6m³发酵罐结构

    图11-20    纵、环缝对接接头坡口形式

   (2)焊接方案设计  罐体纵、环缝对接焊时不锈钢衬里以焊条电弧焊钻孔塞焊法施工。①选用焊条：基层J422，覆层A132，过渡层A302；②塞焊点孔径Φ≥10mm，覆层钻透，基层钻深3~ 5mm；③对接接头坡口形式：如图11-20所示，装配时以覆层为基准，错边量纵缝≤0. 5mm，环缝≤1.0mm。

   (3)焊接工艺  必须做好贴合面和坡口及其附近区域清理工作后，方可开始焊接。

   1)焊接顺序：先塞焊，再对接焊。定位焊用J422焊条焊于基层上，焊缝长10～30mm。应待基层焊缝探伤合格后再焊过渡层和覆层。

   2)操作要求：过渡层和覆层焊接时采用小电流、短弧、快速不摆动方法施焊，以缩短450~ 850℃敏化温度区停留时间。控制基层熔深在0.5mm左右，以防稀释。

   3)焊接参数：见表11-42。

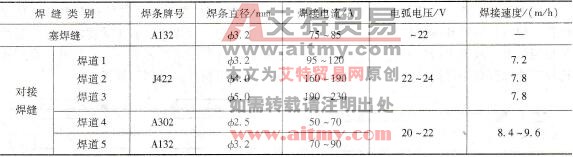

    表11-42    lCr18Ni9TI/Q235衬里结构焊接参数

   (4)结果评定  焊缝经探伤合格，接头力学性能和耐晶间腐蚀性能合格，设备运行正常。表明塞焊法焊接不锈钢衬里代替不锈钢复合板是可行的，但制造工艺相对复杂，成本也大大增加，故只能在缺乏相应规格复合板时才使用，有条件时仍应优先选用复合板。
