端子排基础知识

    将接线端子组合起来固定在端子板上，便称为端子排。端子排一般位于屏的左右两侧。

    应用时，为节约导线，便于安装和检查，端子排应按下列同路依次排列：交流电流回路、交流电压回路、信号回路、直流回路、其他回路、转接回路。图1-46所示为某电气设备的端子排。

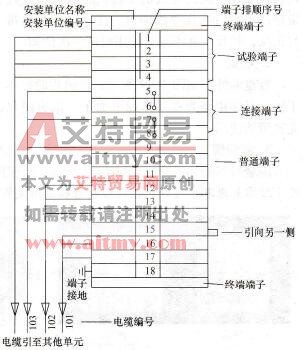

    图1-46    端子排示例

    图中，1、2、3、4号端子为试验端子，它接在电流互感器二次回路上。如果试验端子接的是电流互感器二次闭合回路，为校验该回路的电流表或电度表，应先将标准电流表接到试验端子的两个端钮上，再将端子中间带绝缘钮的连接螺钉拧松，标准电流表就串接人该回路中。5、6、7、8是连接端子，5和6、7和8分别构成通路；上、下两个没有标号的端子为终端端子；其余为普通端子，其中15号端子用于将端子右侧的接线转到左侧。
