电能表实用经验交流

    1．单相电能表内部接线的简便判别

    由于电能表的电压线圈并联于电路中，而电流线圈串联于电路中，所以电压线圈的电阻值大，而电流线圈的电阻值小，根据以上不同点，可用以下方法来判别。

    (1)万用表法

    将万用表置于R x100档，一支表笔接1号接线端钮，另一支表笔依次接触2、3、4端钮，如果1、2端钮的电阻为“0”，则表明电流线圈接线正确，否则说明电流线圈断线或接触不良；如果1、3端钮的电阻大于1kΩ，则表明电压线圈接线也正确，否则说明电压线圈短路或断路。

    (2)校验灯法

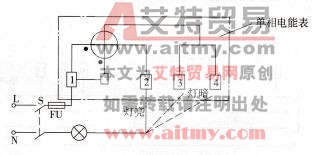

如图3 -54所示，将电源相线接电能表的1号端子，将校验灯的两接头分别接电源中性线和电能表的2号端子，然后接通电源，如校验灯正常发光，说明1、2两端子间为电流线圈且线圈接线正常；如校验灯不亮，则表明接线有误或接触不良。同法测量1、3两端子时，若灯泡很暗，说明此两端钮所接是电压线圈且线圈接线正常；若校验灯正常发光，说明接线有误或电压线圈短路。



图3-54用校验灯判断单相电能表内部接线

    2．单相电能表外部接线的简便判别

    (1)用试电笔判断

    用试电笔分别测量1、2接线端都亮，而测量3、4接线端时电笔都不亮，则表明相线与中性线接线没有接反，否则可能相线与中性线接反。然后观察1、3接线端，若它们同为电源的进线，则表明电能表接线正确。

    (2)万用表判断

同万用表判断相线与中性线一样，将万用表的量程开关置于250V档，黑表笔接自来水管或大地，红表笔与1、2接线端接触，再与3、4接线端接触，若万用表前两次示值远大于后两次示值，表明相线与中性线没有接反。

    (3)用钳形表判断

    正常时，单相电能表的相线、中性线上通过的电流应大小相等、方向相反，所以将进入电能表的两根电源线同时套入钳形表钳口，测得的电流应为零，否则表明相线、中性线的电流不等，或仅在相线或中性线上有电流，说明电能表出线端有接地或窃电现象。

    3．三相电能表外部接线的简便判别

    (1)用电压交叉法判别三相三线电能表接线是否正确

    对调三相三线两元件有功电能表三相电压中的任意两相，然后带上负载，如果原来正转的电能表转盘停止转动（或向某一侧稍微转动一点），则表明接线正确，否则说明接线错误。利用这一特点可以判断三相三线电能表的接线是否正确。

    (2)用L2相电压断开法（抽中相）检查电能表接线是否正确

    三相电压平衡时，三相三线两元件有功电能表的总功率W=√3U/cosφ，当断开L2相电压后，电能表的功率为√3/2U/cosφ，功率表达式是原来的一半，所以电能表的转矩和转速都降为正常时的一半，而错误的接线都不是这样的关系。检查时，保持负载不变，先记下正常时电能表在一定时间所转动的圈数N1，然后断开中间相，再记下相同时间内电能表所转动的圈数N2，如果电能表仍旧正转且N1 =2N2，则表明接线正确，而其他的接线都是错误的。用L2相电压断开法判别电能表接线见表3-3。

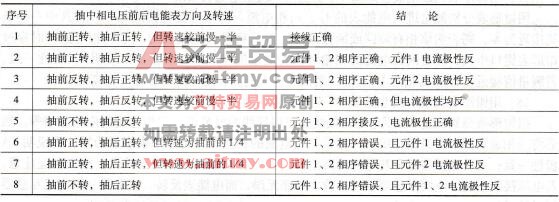

表3-3用L2相电压断开法判别电能表接线



    注意：在采用电压交叉法或L2相电压断开法判别电能表接线是否正确之前，应先检查电能表的电流线圈是否通有L2相电流，如果L1、L2两相电流线圈中一相通有L2相电流，则不能采用电压交叉法和L2相电压断开法来判断接线是否正确。因为当L2相电流进入电能表电流线圈后，在某些情况下，即使接线错误，也会有相同的现象。

    (3)判断电能表接线盒的接线有无断线

不论电压互感器采用何种接线（不含一台单相电压互感器），当一次或二次侧出现一相断线时，电能表接线盒2、4、6电压端子之间的3个线电压会有一个或两个线电压明显小于100V。例如L1、L2和L1、L3的线电压远低于100V，则表明L1相电压回路断线或接触不良。

    对于星形接线或三相五柱式的电压互感器（见图3 - 41），还可以通过测量电能表接线盒电压端子2、4、6的对地电压来判断。正常时三相对地电压都应为100/√3v，如果有两相或一相对地电压小得多，或者甚至为0V，则电压互感器一次侧或二次侧可能有断线故障。

    (4)用万用表测量电能表接线盒内的三相电压极性是否接反

    用万用表测量电能表接线盒内的三相线电压，如果3个线电压都约为100V，说明电压互感器极性正确或全部接反。当有一台极性接反时，如果电压互感器是星形接线，有两个线电压降为100／√3V；如果电压互感器是V/V形接线，当有一台电压互感器极性接反时，有两个线电压为100V，而另一个线电压升高为√3×100V（约173V）。

    (5)用相序表判别电能表所接三相电压的相序

如图3-55所示，将电能表接线柱上的三相电压分别对应接入相序表的3个接线柱上，按下按钮（不要超过10min），如相序表顺时针转动，则三相电压为正相序，否则为逆相序。



图3-55  用相序判断三相电能表所接三相电压的相序

    (6)用“电流交叉法”判别三相电压相序是否正确

    正在运转的三相三线有功电能表，不论L1、L3两相电流同为正极性接入或同为反极性接人（不包括L1、L3两相异极性接入），将L1、L3相电流调换，即L3相电流接入电能表的1元件，L1相电流接人电能表的Ⅱ元件（见图3-46），如电能表停转，表明三相电压为正相序(L1、L2、L3)，否则表明三相电压为逆相序。

    (7)用钳形表判断电流互感器TA至三相三线制电能表接线

    用钳形表分别测量进入电能表的L1、L3相电流，两相电流应接近相等，若其中一相电流接近为零，则表明该相有短路或断路故障，然后将进入电能表的L1、L3相电流同时穿过钳形表钳口中央，测量两相电流的相量和。若测量值与L1、L3相接近，说明TA极性一致，若测量值接近于L1、L3相的1.73倍，则说明进入电能表的电流线必有一相接错。

    (8)用钳形表判断电流互感器TA至三相四线制电能表接线

    用钳形表分别测量TA至电能表接线盒三根导线的电流值，三相电流值应接近相等。然后将三相进线同时穿过钳口中央，测量三相电流的相量和，若钳形表指示为零，则说明TA极性一致；若合电流接近分相电流的两倍，则表明有一相或两相电流接反。检查时应注意，若电压接线正确，电流互感器极性一致，相序无误，而电能表反转，可能是三只电流互感器同时接反。

    (9)电能表准确度的现场测试

1)方法1：如图3 -56所示，断开其他用电器，接上100W的白炽灯，合上开关S的同时，记录电能表转5圈所需的时间，然后将5圈（长些更好）所需的时间除以5得出每圈所需的时间，算出一圈所用的时间T1，然后与下式所算时间T比较。若T1>T，表示电能表转速偏慢；若T1<T，表示电能表转速偏快。计量时间越长，最后计算结果就越准确。



图3-56  电能表准确度的现场测试

    T= kW·h/PC

式中T-时间(s)；

    P-负载功率(W)；

    C-电能表常数( r/kW．h)。

    所以T= 1000×3600/100C= 36000/C

    例如，某单相电能表的电能表常数C= 720r/kW·h，将C代入上式T=36000/720s=50s，若实际测量值偏离50s，说明电能表走字不准，大于50s，说明电能表走得慢，小于50s，说明电能表走得快。

    2)方法2：同样用100W的灯泡做电能表的校验负载，记录1min内电能表转盘的转数M（不是整数时，可根据表盘的转速大致估计出小数值），将记录的转数M与表盘标注的电能表常数除以600的数值Ⅳ相比较，若M>N，表示电能表走的快，否则说明表走得慢。若记录2min内电能表的转数，计算Ⅳ值时，用电能表常数除以300；若记录3min内电能表的转数，计算Ⅳ值时，用电能表常数除以200；若记录6mm内电能表的转数，计算Ⅳ值时，用电能表常数除以100。

    例如，某电能表在接入一只100W的灯泡通电6min内，表盘转了25圈（Ⅳ值），电能表常数为3000r/kW·h，看此表准不准。

    M= 3000/100圈=30圈，很明显，电能表走得慢。

    (10)月用电量、月平均负载的计算

    1)月用电量的计算：

    ①直接接线的电能表，月用电量=当月电能表读数－上月电能表的读数。

    ②装有电流互感器的电能表，月用电量=月累计数×CT倍率。

    ③同时装有电流互感器( CT)、电压互感器(PT)的电能表，月用电量=月累计数×CT（倍率）×PT（倍率）。

    2)月平均负载的计算（按30天）：

    月平均负载(kW)=月用电量kW·h/720h
