怎样正确连接与安装单相电能表的接线

    1．接线图

    单相电能表有4个接线端，其排列形式有两种：一种是跳入式接线方式，如图7-14 (a)所示；第二种是顺入式接线方式，如图7-14 (b)所示。

    2．安装示意图

    通常，电能表说明书上附有接线图，接线端也有明确标记，只要将进线与出线依次对号接到电能表接线端上即可。一般规律是采用跳入接线方式，“1、3进，2、4出”，且“1”接线端必须与相线相连，如图7-15所示接线安装图。

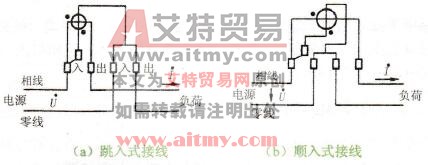

    图7-14    单相电能表的接线方法示意图

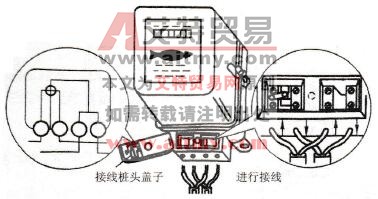

    图7-15    单相电能表的安装方法示意图
