荧光灯电路检修经验交流

    1．荧光灯电路的常见故障及处理方法

    荧光灯电路的常见故障及处理方法见表2-7。

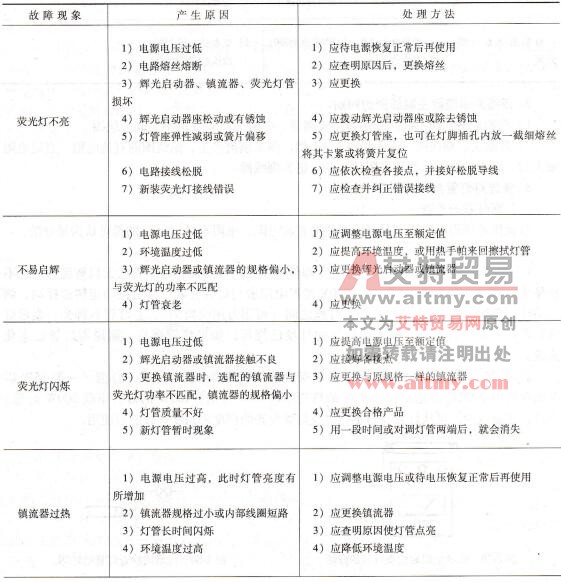

表2-7荧光灯电路的常见故障及处理方法



    2．四线头镇流器主副线圈的判别

    1)判断是不是同一线圈。用万用表测量，电阻为“∞”的不是同一线圈。

    2)判断主、副线圈。用万用表Rx1档，测量镇流器主、副线圈的直流电阻，直流电阻较大的一组为主线圈，直流电阻较小的一组为副线圈。

    3．荧光灯灯管好坏的判别

    (1)新灯管的检查

    直接用万用表电阻档测量灯管两侧的直流电阻，电阻不是“∞”的都可认为是好的。

    (2)旧灯管的检查

    1)绝缘电阻表法检查。旧灯管灯丝即使不断，但有的荧光灯灯管已无启辉能力，也不能使用。如图2-79所示，将一块1000V绝缘电阻表与灯管并联，然后按额定转速摇动，约有700～1000V的直流电压加在两组灯丝之间（可用万用表监测），若灯管有辉光，表示灯管正常；如果灯管不亮，则表明灯管的灯丝已烧断；如果灯管微亮，则说明灯管已老化失效。

2)灯泡法检查。如图2-80所示，将荧光灯一侧的两引脚与合适的灯泡（一般15W以下的灯管串联25W灯泡；15~40W的灯管串联60W灯泡；100W的灯管串联200W灯泡）串联，接通电源，可从灯管亮与不亮以及灯管发光的程度来判断灯管能否使用。



图2-79绝缘电阻表检查灯管的好坏



图2-80灯泡法检查灯管的好坏
