控制按钮开关的结构及工作原理

来源:艾特贸易2018-04-11

简介1 .控制按钮开关的结构及工作原理 1) 自复位型按钮 其特点是,按下按钮,触点动作(常开触点闭合,常闭触点断开);松开按钮,在反力弹簧的作用下,触点复位 ( 见图 1-22(a)) 。

    1.控制按钮开关的结构及工作原理

   1)自复位型按钮

    其特点是,按下按钮,触点动作(常开触点闭合,常闭触点断开);松开按钮,在反力弹簧的作用下,触点复位(见图1-22(a))

   2)二位状态按钮

    其特点是,按下按钮,触点动作;松开按钮,由于锁紧装置的锁固作用(见图1-22(b)),触点被锁住不能复位,并保持动作状态。再次按下按钮,锁紧装置解开,反力弹簧使触点复位。二位状态按钮也叫做记忆按钮或自锁按钮。

    2.按钮开关的电气符号

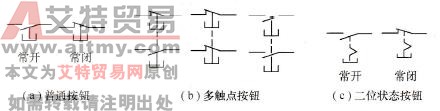

    按钮电气符号图如图1-23所示。

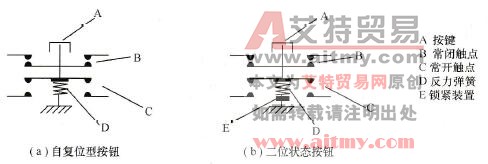

按钮结构原理图

    1-22    按钮结构原理图

按钮电气符号图

    1-23    按钮电气符号图

    3.按钮开关在电气电路中的作用

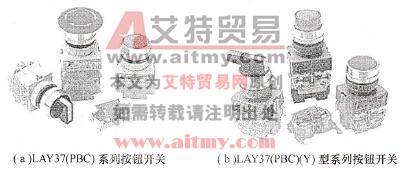

    主要用于人工对设备或电机的启动、停车、设备故障复位等控制。LAY37型按钮开关如图1-24所示。
