气焊时焊炬与焊丝如何摆动才能获得质量良好的焊缝

    焊接过程中焊炬有两个方向的运动，即沿焊缝横向的摆动。而焊丝除了这两个运动之外，还有向熔池方向的送进运动。

    焊炬与焊丝的横向摆动的作用，在于使坡口边缘能很好地熔合，并控制液体金属的流动，使焊缝成形良好。焊炬与焊丝的运动必须是均匀而协调的，否则就会出现焊缝高低不平、宽窄不一致的现象。

    焊炬与焊丝的摆动方法取决于焊缝的空间位置、焊件的厚度和焊缝的宽度。图6-94表示焊炬与焊丝的各种摆动方法，其中实线表示焊炬的摆动，虚线表示焊丝的摆动。

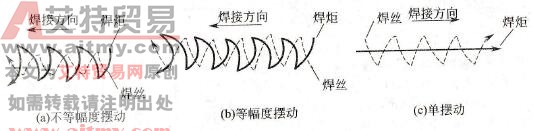

    图6-94    焊炬与焊丝的摆动方式

    图6-94(a)所示的摆动方法，用于右焊法焊接厚度大于3mm而不开坡口的焊件，也有用于左焊法焊接厚度较大且开坡口的焊件。图6-94(b)所示的摆动方法，多用于焊接填角焊缝。图6-94(c)所示的摆动方法，用于右焊法焊接厚度大于5mm且开坡口的焊件。此时焊炬几乎不作横向摆动，而只沿直线均匀移动，但是焊丝作圆弧形的摆动。
