如何进行紫铜的碳弧焊

    碳弧焊与钨极氩弧焊的不同之处是用炭极代替钨极，用焊粉来保护焊接熔池，目前主要在焊接不重要结构时使用。

    ①碳弧焊用的电极有炭精及石墨两种。石墨电极比炭精电极能使用较大的焊接电流。电极末端应加工成20°～30°的锐角，如图9-7所示，从而保证碳弧燃烧稳定。

    紫铜碳弧焊的焊丝可用母材剪条，长约800mm，用砂布擦或酸洗的方法除去表面脏物，并在表面涂上一层水玻璃，然后滚上焊粉，同时，焊件的接头处也要撒上焊粉。紫铜碳弧焊的焊粉如表9-34所示。



    图9-7    碳极尺寸

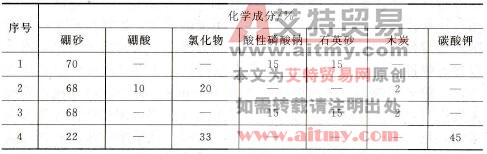

    表9-34    紫铜碳弧焊焊粉



    ②接头采用有坡口接头时，坡口角度一般为60°～70°，不留钝边，当板厚δ为2～5mm时，间隙为0～2mm;当板厚δ为6～10mm时，间隙为2～4mm;采用无坡口接头时，当板厚δ为12mm时，间隙为2～3mm；当板厚δ为15～20mm时，间隙为8～10mm；而且，无坡口接头因间隙较大，接头底部必须衬垫，可采用焊剂垫、铜垫、不锈钢垫、石墨垫等，最简便的是黄泥或石棉垫。

    ③通常采用左焊法，直流正接、长弧焊接，弧长维持在16～25mm（电弧电压为35～40V）。电弧短于12mm时易产生气孔，电弧过长则易产生偏吹。

    ④为改善焊缝及近缝区的结晶组织和力学性能，选用大电流、快速焊的焊接参数，见表9-35。

    ⑤焊接时应加强防护通风，焊件上的接线位置最好在焊缝下面的中心处，从而防止弧偏吹；尽量在平焊位置焊接。焊后进行锤击和热处理。

    ⑥由于铜在高温时有脆性，焊件应在焊后冷到400℃以下再放入水中急冷。

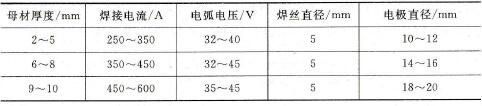

    表9-35    紫铜碳弧焊焊接参数
