IGBT驱动电路简介

来源：艾特贸易2018-04-28

简介IGBT 多采用专用的驱动集成电路，常用的 IGBT 驱动 IC 有富士公司的 EXB 系列（如 EXB840 、 EXB841 、 EXB850 、 EXB851 等）和三菱公司的 M579 系列（如 M579621L 、 M57959L 等），同一系列的不同型

IGBT多采用专用的驱动集成电路，常用的IGBT驱动IC有富士公司的EXB系列（如EXB840、EXB841、EXB850、EXB851等）和三菱公司的M579系列（如M579621L、M57959L等），同一系列的不同型号的IC引脚功能和接线基本相同，只是容量、开关频率和输入电流有所不同。

下面艾特贸易小编以三菱M579621L为例来介绍IGBT驱动电路。M579621L的内部组成及应用电路如图1-31所示。

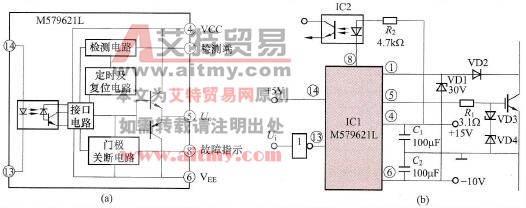

M579621L的内部组成及应用电路

图1-31 M579621L的内部组成及应用电路

(a)内部组成框图；(b)应用电路

如图1-31 (b)所示，控制电路送来的腔制脉冲Ui经倒相放大后送到M579621L的⑬脚，在内部经光电耦合器传送到有关电路进行驱动放大。当IC1的④、⑤脚之间的内部三极管导通时，参见图1-31 (a)，+15V电压从IC1的④脚输入，经内部三极管后从⑤脚输出，再送到IGBT的G极，IGBT导通；当IC1的⑥、⑤脚之间的内部三极管导通时，-10V电压从IC1的⑥脚入，经内部三极管后从⑤脚输出，再送到IGBT的G极，IGBT关断。稳压二极管VD3、VD4的功能是防止IGBT的栅射极之间正、负电压过大而击穿栅射极。VD1能将IC1的①脚电压控制在20V以下。VD2为过电流检测二极管，当流过IGBT的电流过大时，IGBT集射极之间压降增大(正常导通时压降为2V左右，过电流时可达7V)，VD2负极电压升高，IC1的①脚电压上升，IC1内部与检测电路控制有关的电路慢速关断④、⑤脚和⑤、⑥脚之间的三极管，让IGBT关断，同时从⑧脚还输出故障指示信号（低电平），通过外接的光电耦合器IC2和有关电路指示IGBT存在过电流故障。
