GTO驱动电路简介

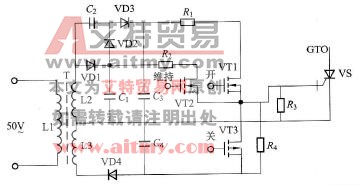

    图1-29是一种常见的直接耦合式GTO驱动电路。

    图1-29    一种常见的直接耦合式GTO驱动电路

   50V的交流电压经变压器T降压后，在绕组L2、L3上得到较低的交流电压，L3上的电压经VD4整流、C4滤波后，在C4上得到上正下负的15V的电压提供给PMOS管VT3；L2上的电压经VD1整流、C1滤波后，在C1上得到上正下负的5V正压提供给NMOS管VT2。VD2、C2、VD3、C3构成3倍压整流滤波电路，整流结果在C3上会得到15V电压。该电路工作过程是：当L2上的电压极性是上正下负时，它会通过VD1对C1充得5V上正下负的电压；当L2上电压极性变为上负下正时，该电压会与C1的上正下负电压叠加，通过VD2对C2充得10V左负右正的电压；当L2上的电压极性又变为上正下负时，L2上的电压会与C2的左负右正电压叠加，通过VD3对C3充得15V上正下负的电压。

    电路工作过程：当控制电路送开通脉冲到场效应管VT1的G极时，VT1导通，C3上很高的正电压通过R1、VT1送到GTO的G极，GTO被很高的电压触发导通；GTO开通后，控制电路的维持脉冲送到VT2的G极，VT2导通，C1上的较低正电压通过R2、VT2送到GTO的G极，为GTO的G极提供较低维持电压，让GTO维持导通状态；当控制电路的关断脉冲送到VT3的G极时，VT3导通，C4的下负电压经VT3送到GTO的G极，GTO关断，关断脉冲过后，VT3截止，C4上的电压经R4、R3分压为GTO提供负的关断维持电压。
