增强型MOS管的检测

    1)引脚极性检测。正常的增强型NMOS管的G极与D、S极之间均无法导通，它们之间的正、反向电阻均为∞。在G极无电压时，增强型NMOS管D、S极之间无沟道形成，故D、S极之间也无法导通，但由于D、S极之间存在一个反向寄生二极管，所以D、S极反向电阻较小。

    在检测增强型NMOS管的电极时，万用表选择R×1kΩ挡，测量NMOS管各脚之间的正、反向电阻，当出现一次阻值小的情况时（测得为寄生二极管正向电阻），红表笔接的引脚为D极，黑表笔接的引脚为S极，余下的引脚为G极，测量如图1-20所示。

    图1-20    检测增强型NMOS管的电极

   2)好坏检测。增强型NMOS管的好坏检测可按下面的步骤进行：

    第1步用万用表R×1kΩ挡测量NMOS管各引脚之间的正、反向电阻，正常只会出现一次阻值小。若出现两次或两次以上阻值小的情况，则NMOS管损坏；若只出现一次阻值小，还不能确定NMOS管一定正常，需要进行第二步测量。

    第2步先用导线将NMOS管的G、S极短接，释放G极上的电荷（G极与其他两极间的绝缘电阻很大，感应或测量充得的电荷很难释放，故G极易积累较多的电荷而带有很高的电压），再将万用表拨至R×10kΩ挡（该挡内接9V电源），红表笔接NMOS管的S极，黑表笔接D极，此时表针指示的阻值为∞或接近∞。然后用导线瞬间将D、G极短接，这样万用表内电池的正电压经黑表笔和导线加给G极，如果NMOS管正常，在G极有正电压时内部会形成沟道，表针指示的阻值马上由大变小，如图1-21 (a)所示。再用导线将G、S极短路，释放G极上的电荷来消除G极电压，如果NMOS管正常，内部沟道会消失，表针指示的阻值马上由小变为∞，如图1-21 (b)所示。

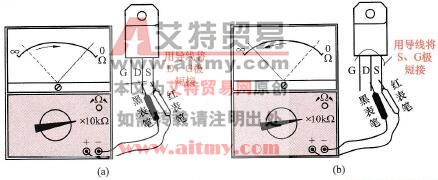

    图1-21    检测增强型NMOS管的好坏

   (a)测量一：(b)测量二

    以上两步检测时，如果有一次测量不正常，则为NMOS管损坏或性能不良。
