增强型MOS管的图形符号

    场效应管可分为结型和绝缘栅型，电力场效应管通常是指绝缘栅型场效应管( MOSFET)，简称MOS管，电力结型场效应管一般称为静电感应晶体管(SIF)。绝缘栅型场效应管分为耗尽型和增强型，每种类型中又分为P沟道和N沟道两种。绝缘栅型场效应管的图形符号如图1-16所示。

    图1-16    绝缘栅型场效应管的图形符号

   (a)耗尽型；(b)增强型

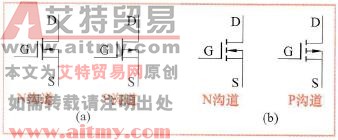

    增强型MOS管分为N沟道MOS管和P沟道MOS管，其图形符号如图1-17所示。

    图1-17    MOS管的图形符号

   (a)N沟道；(b)P沟道
