如何计算两根等高平行避雷线的保护范围

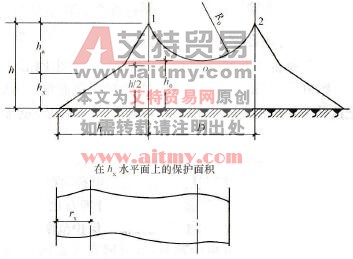

    两根等高平行避雷线的保护范围如图9-10所示。

    图9-10    两根等高平行避雷线1和2的保护范围

   (1)两避雷线外侧的保护范围，应按单根避雷线的计算方法确定。

   (2)两避雷线间的各横截面的保护范围，应由通过两避雷线1、2点的保护范围上部边缘最低点o的圆弧确定。o点的高度应按下式计算：

式中h0-两避雷线间的保护范围边缘最低点的高度(m)；

   D-两避雷线间的距离(m)；

   h-避雷线的高度(m)。

   (3)两避雷线端部的保护范围，可按两支等高避雷针的计算法确定，等效避雷针的高度可近似取避雷线悬点高度的80%。

    两根不等高避雷线各横截面的保护范围，应仿照两支不等高避雷针的方法计算。

   (4)接地体。接地体埋于地下，与引下线入地端相连接，雷电流由此发散到大地。通常可用直径为50mm的钢管或50×50×5的等边角钢，将一端削尖，垂直打入地下，以满足接地电阻的要求。
