如何计算单根避雷线的保护范围

    (1)保护发电厂、变电所用的单根避雷线的保护范围如图9-9 (a)所示。

    在hx水平面上避雷线每侧保护范围的宽度按下式确定：

    当hx≥h/2时，    rx=0.47（h-hx）p

    当hx＜h/2时，    rx=（h -1.53hx）p

    在hx水平面上避雷线端部的保护半径也应按以上两式确定。

   (2)保护建筑物（发电厂、变电所除外）用的单根避雷线的保护范围如图9-9(b)所示。

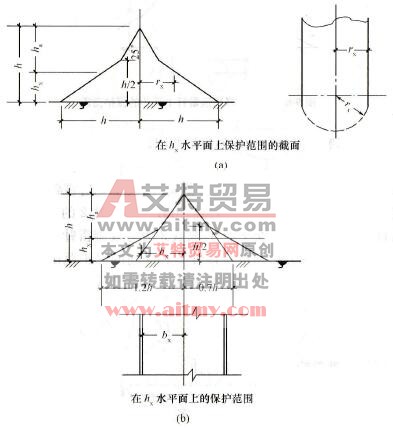

    图9-9    单根避雷线的保护范围

   (a)保护发电厂、变电所用的；(b)保护建筑物用的

    在hx水平面上避雷线每侧保护范围的宽度按下式确定：

    当hx≥h/2时，    bx=0.7(h-hx)P

    当hx＜h/2时，    bx=（1. 2h-1.7hx）p

式中  h-避雷线最大弧垂点的高度(m)。
