如何计算单支避雷针的保护范围

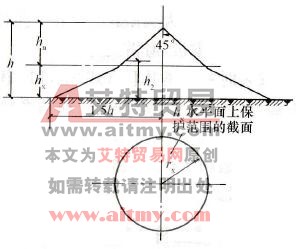

    单支避雷针的保护范围如图9-4所示。

    图9-4    单支避雷针的保护范围

   (1)避雷针在地面上的保护半径r按下式计算：

   r=1.5h

式中 h-避雷针的高度(m)。

   (2)避雷针在被保护物高度hx水平面上的保护半径rx按下式确定：

    当hx≥h/2时，    rx=(h-hx)p=hap

    当hx＜h/2时，    rx=(1.5h-2hx)p

式中 hx-被保护物的高度(m)；

   ha-避雷针的有效高度(m)；

   p-高度影响系数，h≤30m时为1，30m<h≤120m时为5.5/√h，以

    下文中公式p值同此。
