手机超外差一次变频接收机

    如图3-5所示为超外差一次变频接收机的流程图。它包括天线电路、高频放大器、混频器、中频放大器及解调电路等。

   1)天线开关或合路器：天线开关或合路器用来隔离接收信号和发送信号，使来自天线的接收信号引入接收机机内，而不进入发射机，也就是将接收的频率和发射的频率分开。因此，发射机发射的信号通过天线开关或合路器送到天线发射出去，而不会串入接收机而干扰接收机的工作。

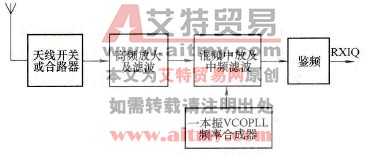

    图3-5    超外差一次变频接收机流程图

    天线感应接收到空中的高频电磁波，将电磁波转化为高频电流。天线电路中的滤波器或开关电路形成一个接收机信号通道，只允许接收机信号经天线电路进入高频接收放大器。

   2)高频放大器：高频放大器( LNA)是接收机的第一级放大电路。它对天线电路输送来的微弱的射频信号进行放大，以满足后级电路的需要。高频放大器（低噪声放大电路）通常需要对一段频率范围内的信号进行放大。其输出的信号送到混频电路。

   3)混频电路：混频电路( MIX)是超外差接收机的核心电路。在混频电路中，高频放大器送来的射频接收信号( RF)与本机振荡信号进行混频，两个信号的差频就是混频电路输出的中频信号。但输出的中频信号中还有许多无用信号。所以，在混频电路的输出端，通常都会有一个中频滤波器。滤波后的中频信号送到接收机的中频放大器。

   4)中频放大器：接收机的主要增益来自中频放大器。中频放大器用来对混频电路输出的中频信号进行放大，然后送到接收机的解调（鉴频）电路。

   5)解调电路：中频放大器输出的中频信号被送到解调电路( DEMOD)。不论是采用模拟技术的收音机、电视机，还是数字手机，解调就是将低频电信号从高频已调波信号中分离出来的过程。解调电路输出的信号是接收机故障检修的重点。

    所不同的是，超外差接收机（超外差收音机）的解调电路输出的信号就是广播台的音频信息，不再需要其他的处理，直接进行低频功率放大，最后送到扬声器上。而数字式接收机的解调电路输出的信号还不能直接放大输出到受话器，因为接收机输出的中频信号经过解调以后还不是纯粹的模拟音频信息，而是在基站经过了数字调制的信息，所以还需要进行数字解调、解密、解码、PCM D/A转换，才能得到类似于超外差接收机解调电路输出的模拟低频信号。该部分电路也就是图3-4所示的逻辑音频处理部分。在超外差收音机中，音频处理部分就是低频功率放大电路。

   6)本机振荡电路：在超外差接收机的混频电路中，涉及到本机振荡电路( RXVCO)。不论哪一种超外差接收机，都离不开本机振荡电路。在超外差一次变频接收机中只有一次混频，因此，它只有一个本机振荡；在超外差二次变频接收机中有二次混频，因此，它有两个本机振荡。

    ①第一个本机振荡：它的功能就是给第一混频电路提供本机振荡信号，以便于同外来的高频信号差频，得到所需的第一中频信号。

    在手机电路中，RXVCO通常被称为第一本机振荡器，它还有其他一些称谓，如RFVCO、UHFVCO、MAINVCO、SHFVCO、LO1VCO等。

    ②第二个本机振荡：在超外差二次变频接收机中，第二个本机振荡电路的原理同第一个本机振荡电路相同。它的功能就是给第二混频电路提供本机振荡信号，以便于同接收的第一中频信号差频，得到所需的第二中频信号。

    第二个本机振荡电路通常被称为IFVCO、中频VCO、VHFVCO、L02VCO等。在许多超外差二次变频接收机中，该电路的信号同时还用于解调电路和TXIQ中频调制电路。

    ③第一本机振荡与第二本机振荡的异同点：最大的差异是第二本机振荡电路输出信号的频率不随载频和信道而变，而第一本机振荡信号与接收的外来高频信号是同步变化的。如早期的爱立信系列E388/398手机第一本机振荡信号的频率在接收状态时对应的本振频率范围是1006~1031MHz，而第二本机振荡信号的频率在接收状态时对应的本振频率始终是65MHz。
