金属风管表面不平整的原因分析及防治措施

    现象：

    矩形风管表面凹凸不平（图1），安装好的风管发生变形，底部下沉（俗称“塌腰”），有些情况下会导致风管颤动，产生噪声。

    原因分析：

   (1)风管制作时所用钢板厚度太薄，达不到规范要求。

    图1    风管表面凹凸不平，表面污染

   (2)风管制作时法兰尺寸与风管尺寸不配套，即法兰尺寸小于风管尺寸或比风管尺寸大得过多。

   (3)大口径风管未按规范要求加固，导致风管表面不平，安装后出现底部下沉。

   (4)采用共板式自承法兰连接的大口径风管，法兰强度低，导致风管变形。

   (5)采用插条连接的大口径风管，接口强度低，导致风管变形。

   (6)镀锌钢板采用卷材，加工前未将板材调平。

   (7)防排烟系统风管一般采用法兰连接并用石棉绳或石棉橡胶板等硬质材料作法兰垫料，由于法兰内侧在垫料的两边各有一层风管翻边，而外侧则没有，因此在螺栓紧固时，会出现法兰间距内宽外窄的情况，即两个法兰在连接面处互不平行．与风管铆接的那一面本应在一个平面上却成了外翻的“八”字形，与之相连的风管也随之外翻，因而造成风管外表鼓凸不平，如图2 (a)所示。

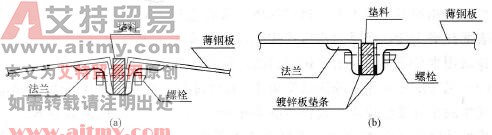

    图2    防排烟风管法兰连接

   (a)错；(b)对

   (8)风管支、吊架的强度不够，同定不牢，支吊架间距过大，无防晃吊架等，容易造成风管局部变形，表面不平整。

    防治措施：

   (1)选用风管的板材厚度要符合按设计或规范要求。

   (2)风管制作时风管及法兰的尺寸误差应在控制规范要求的范围内。

   (3)按规范要求对大口径风管进行加固。

   (4)采用共板式自承法兰连接的风管，其使用条件应有一定的限制。根据工程应用经验，建议长边尺寸2000mm以下的矩形风管采用共板式自承法兰，大于2000mm的采用角钢法兰。

   (5)插条连接的风管应满足规范要求，只能在长边尺寸不大于630mm的条件下采用。

   (6)镀锌钢板采用卷材时，在加工风管前应采用风管卷圆机等机械将卷材压平，消除圆弧。

   (7)采用法兰连接并用石棉绳或石棉橡胶板等硬质材料作法兰垫料的防排烟系统风管，在法兰连接时可在螺栓外侧的垫料两边各垫一条与风管板材等厚、宽度约10mm的镀锌板条，这样可以消除因螺栓紧固而引起的风管外表面鼓凸变形，如图2 (b)所示。

   (8)风管支、吊架安装质量问题的防治措施详见本章风管系统安装相关内容。
