避雷带(针)连接不可靠原因分析及防治措施

    现象：

   (1)建筑物的防雷网格设置偏大；避雷带（针）的位置不当。

   (2)避雷带的支架埋设不牢靠，支持点间距大、不均匀；避雷带不端正、不平直、有急弯、用电焊加热煨弯；避雷针针体不垂直、安装不牢。

   (3)避雷带在穿过变形缝处无补偿措施。

    原因分析：

   (1)建筑物的防雷网格太大，将起不到防直击雷和防侧击雷的作用；避雷带（针）的位置未测量准确、未做好标记等，或者埋设位置不准确，影响使用效果。

   (2)避雷带敷设不牢固，易变形、移位；直线段不平直，弯曲半径小，急弯和热弯都会破坏镀锌圆钢（扁钢）等材料的镀锌层．电焊加热煨弯还造成面积变小、微小裂纹以及对焊等现象，针体固定时没掌握好垂直度，偏差超过规定值，安装不牢固，影响使用效果。

   (3)避雷带在变形缝处无补偿措施，当变形缝处的变形幅度大时，可能会拉伤、拉坏避雷带。

    避雷带（针）的设置不合理、安装不可靠，不能起到预期的防雷作用。

    防治措施：

   (1)建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类：即一类防雷建筑物、二类防雷建筑物和三类防雷建筑物。

    建筑物的防雷保护措施主要有几个方面：防直击雷、防侧击雷、防雷电磁感应、防雷电波入侵、防雷电磁脉冲等，其中防直击雷和防侧击雷一般设有防雷网格。

    在设计交底和图纸会审时，应审核建筑物的防雷网格的设置是否符合对应防雷等级的要求，符合规定后方可作为施工依据。

    防雷网格施工时应按设计和规范要求设置，不合格的必须调整直至符合要求。

   (2)避雷带的支架采用镀锌圆钢时，支架高度按设计要求，当设计上无要求时，一般为100~120mm;避雷带的支架采用镀锌扁钢时，其燕尾端和高度要求同镀锌圆钢，做法如图16-8所示。

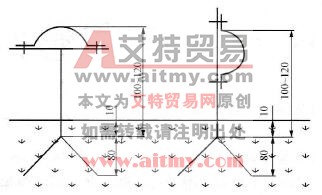

    图16-8    支架两种做法示意图

    避雷带的支架间距应满足规范要求，见表16-2的规定。

    表16-2    明敷接地线支持件间距

    项目

    支持件间距/m

    水平直线部分

    0.5～1.5

    垂直直线部分

    1.5～3

    弯曲部分

    0.3～0.5



    支架埋设前，应先对镀锌圆钢或镀锌扁钢进行调直、调平；支架在女儿墙上安装的程序：先放线测量后，找好伺隔距离，然后打孔、预埋支架，埋入深度和高度找准确后．再用水泥进行捻缝，同时捻牢后，进行养护，待水泥达到强度后，再使用支架。

    避雷带应平正、顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N (5kg)的垂直拉力。安装时应测量好．弹线、定位准确，把支持件预埋固定好：首先把每一处转角的支持件确定，转角处两边的支持件距转角中心宜为250~300mm，且应对称设置，然后在每一直线段上从转角处的支持件开始进行测量并平均分配，其间距应符合设计和规范规定。

    敷设避雷带时，直线段要保证不起伏、转弯处的弯曲半径（圆弧）不应小于圆钢直径的10倍，并大于60mm;严禁弯成90°的直角弯。避雷带的弯曲应使用冷弯．严禁使用电焊加热煨弯。

    避雷针必须按设计的位置设置，在埋设时确认针体垂直后应固定牢固，针体固定好后，要与引下线焊接牢固，若有防雷网，还要与防霄网焊接成一个整体；若避雷针针体不垂直、安装不牢，拆下重新进行调整，调直后再组装立杆。

   (3)避雷带在穿越变形缝处应增加补偿装置。避雷带在穿越变形缝处的敷设类似变配电室内明敷接地干线安装．当接地线跨越建筑物变形缝时，应设补偿装置。具体做法可在变形缝处，将避雷带做成Ω形状，来补偿当建筑物受热膨胀时变形缝的伸长变化。
