电感三点式LC振荡器的基本电路

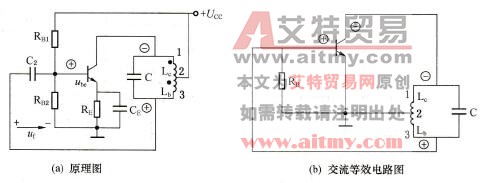

    电感三点式振荡器（又称哈特莱振荡器）的电路如图6-11所示。Lb、Lc和C组成选频电路和反馈电路。振荡器的交流等效电路如图6-11b所示，因为电感线圈的三端点分别同三极管的三个极相连，故称为电感三点式振荡器。

    图6-11    电感三点式振荡器电路

    反馈电压uf取自Lb两端，并保证uf和ube同相，改变Lb抽头的位置，即可改变uf的大小。通常反馈线圈Lb的匝数为电感线圈总匝数的1/8～1/4。

    电感三点式振荡器的振荡频率由Lb、Lc、C及Lb和Lc之间的互感系数M等因素决定，由于Lb和Lc耦合很紧，故容易起振。要调节振荡器的输出频率，可改变电容C，调节范围较宽，可产生几十兆赫以下的正弦信号。
