刀 开 关

  刀开关俗称闸刀开关，是一种结构最简单而应用最广泛的手动电器。在低压电路中，一般用来将电路与电源隔离，或作为不频繁接通和分断电路之用。

    刀开关主要由操作手柄、触刀、静触头和绝缘底座等组成。其依靠手动来实现触刀插入或脱离静触头的控制。按触刀数可分为单极、双极和三极。刀开关的图形符号和文字符号见图1-1。

    常用的刀开关一般都是与熔丝或熔断器组成具有保护作用的开关电器，实现对电路的控制和保护。

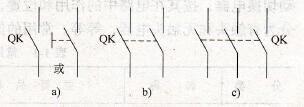

图1-1刀开关的符号

a)单极b）双极c）三极
