如何采用火焰矫正法矫正焊接变形?
来源:艾特贸易2019-02-27
简介火焰矫正法是用氧一乙炔火焰或其他气体火焰(一般采用中性焰),以不均匀加热的方式引起结构变形来矫正原有的残余变形。具体方法是将变形构件的局部(较长的金属部分)加热到
火焰矫正法是用氧一乙炔火焰或其他气体火焰(一般采用中性焰),以不均匀加热的方式引起结构变形来矫正原有的残余变形。具体方法是将变形构件的局部(较长的金属部分)加热到600~800℃,此时钢板呈褐红色至樱红色之间,然后自然冷却或强制冷却,使这些局部在冷却后产生收缩变形来抵消原有的变形。
火焰矫正法的关键是掌握火焰局部加热引起变形的规律,以便定出正确的加热位置,否则会得到相反的效果。火焰矫正法在使用时,应控制温度和重复加热次数。这种方法不仅适用于低碳钢,而且还适用于部分低合金钢结构的矫正,其中小部分还可用水强制冷却。对经热处理的高强度钢,加热温度不应超过回火温度。
在生产中,火焰矫正常有三种不同的加热方式:
(1)点状加热矫正
图7-49为点状加热矫正钢板的变形(管子矫正也常用)。加热点直径d一般不小于15mm,加热时,点与点的距离以应随变形量的大小而变,残余变形越大,a越小,一般在50~100mm。为提高矫正速度和避免冷却后在加热处产生小泡突起,往往在加热完每一个点后,立即用木锤锤打加热点及其周围,然后浇水冷却。这种方法常用于矫正厚度在8mm以下的钢板的波浪变形。
图7-50为钢管弯曲的点状加热矫正。加热温度为800℃,加热速度要快,加热一点后迅速移到另一点加热。经同样方法加热、冷却1~2次,即能矫直。
图7-49 点状加热
图7-50直钢管弯曲的矫直
(2)线状加热矫正
火焰沿着直线方向移动,或者同时在宽度方向作横向摆动,形成带状加热,均称线状加热,图7-51为线状加热的几种形式。
图7 51 线状加热形式

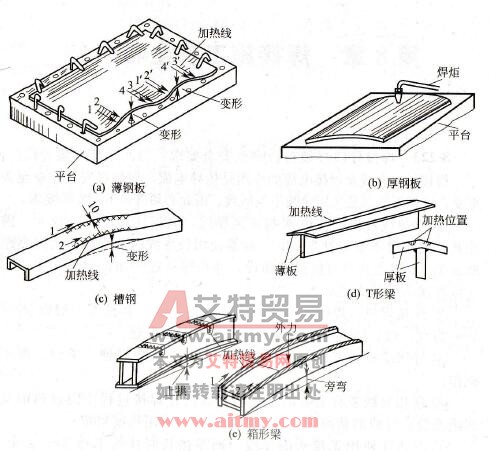

在线状加热矫正时,加热线的横向收缩大于纵向收缩。加热线的宽度越大,横向收缩也越大,所以,应尽可能发挥加热线横向收缩的作用。加热线宽度一般取钢板厚度的0.5~2倍。这种矫正方法多用于变形较大或刚性较大的结构,也可矫正钢板。图7-52为采用线状加热矫正的实例。
线状加热矫正,根据钢材性能和结构,可同时用水冷却,称水火矫正。这种方法一般用于厚度小于8mm的钢板。水火距离通常在25~30mm,对于允许水火矫正的低合金结构钢,在矫正时应根据不同钢种把水火距离拉得远些。
(3)三角形加热矫正

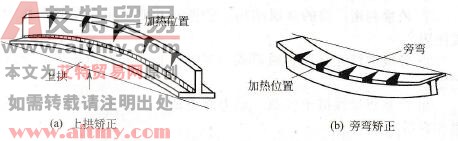

三角形加热即加热区域呈三角形。加热部位是在弯曲构件的凸缘,三角形的底边在被矫正构件的边缘,顶点朝内。由于三角形加热的面积较大,所以收缩量也较大,常用于矫正厚度较大、刚性较强的构件弯曲变形。矫正时可用两个或更多个焊炬同时加热,并根据构件具体情况加外力或用水急冷。图7-53为T形梁的三角形加热矫正。
焊接应力的防止和消除、焊接变形的减少和矫正,方法是多种多样的,但应处理好这两者之间的关系,根据产品的实际情况全面考虑,使产品更好地满足设计与使用要求。
图7-52 线状加热矫正实例
图7-53 T形梁的三角形加热矫正
