霍尔式加速度传感器

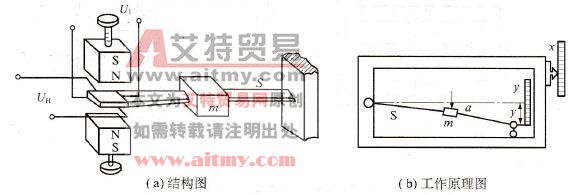

    图2. 30为霍尔式加速度传感器结构与工作原理图。弹簧片S的一端固定在传感器外壳上，中间装有质量块m，末端装有霍尔元件。在霍尔元件上、下方装有一对永久磁铁，它们同极性(N，N)相对安装在传感器外壳上。传感器外壳固定在被测振动体上，当被测物体做垂直方向振动时，其振动速度转换为霍尔元件在磁场中的位移而产生相应的霍尔电动势，由霍尔电动势值即可求得加速度。加速度在- 14×102 g~ - 14×103 g范围内，输出霍尔电动势与加速度之间有较好的线性关系。



图2. 30霍尔式加速度传感器
