S7-300的一些简单介绍

S7-300是西门子模块化的中等性能的PLC,不同于200系列。200系列是把CPU和输入输出模块集中在一起的整体式，当然200系列也可以加扩展模块。

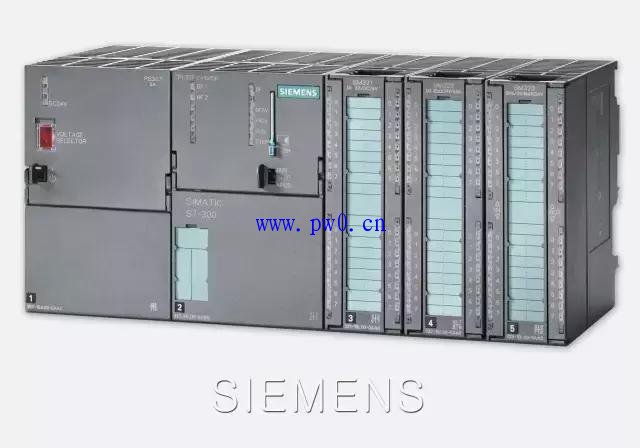

由上图可以看到从左到右1-5共五个模块，他们分别是：
1-电源模块 PS307
2-CPU模块 CPU317-2PN/DP
3-数字量输入模块 SM321
4-数字量输出模块 SM322
5-数字量输入输出混合模块 SM323
300系列远不止这些模块，CPU模块就有几十种，更不要说其他功能模块了。在一个系统中经常用到的模块有四种：数字量输入输出模块及模拟了输入输出模块。
数字量输入模块 SM321
数字量输出模块 SM322
模拟量输入模块 SM331
模拟量输出模块 SM332
当然还有接口模块。
这些模块以后会慢慢介绍他们的用法及注意事项，今天能建立起这么一个概念就可以了：300系列不像200系列那样是整体式，300是积木式的。你需要什么就选择什么模块，最终组成一个完整的系统。各个模块通过背板总线连接在一起，安放在铝质的导轨上。
也不是所有的300系列的CPU本体都没有输入输出点。300的CPU分为标准CPU、紧凑型CPU、故障安全型CPU、T-CPU。紧凑型CPU是集成输入输出点的。
S7-300每个CPU都有MPI (多点接口）通信协议的RS-485接口。这个接口是标配的，也是通过这个接口下载、上载、监控程序。所遵循的协议是MPI协议，200系列集成的485口是PPI协议。有的时候这个接口还集成PROFIBUS-DP协议。
300系列中功能最强大的是CPU 319-3PN/DP，有8192B的存储位，2048个S7定时器和相同数量的计数器。数字量输入输出点数最多支持65536点，模拟量输入输出最多4096个。
给大家列举这些数据不是用来记忆的，是告诉你它有多强大，多牛B。
S7 -300有 350多条指令，这也是我需要对初学者要说的一个问题，不要想着把所有指令都掌握，这个几乎是不可能完成的事，只要做到够用就好。
300的编程软件是STEP 7，功能非常强大，当然安装也稍微麻烦点。在PLC技术支持(yuanyongan2008)公众号后台回复[软件]，有各个版本的供大家下载。
STEP 7除了提供功能块图、梯形图、语句表编程语言。STEP 7还有SCL、 Graph、 CFC和tliGraph等编程语言。 这些高级语言当能用到时在学不迟，如果刚接触300系列可以先用梯形图或者熟悉的语言。
