2N2907小功率三极管参数

2N2907/2N2907A PNP小功率三极管,封装形式有TO-18和TO92两种.可与2N2222/2N2222A NPN管做互补对称管使用.
2N2907电流增益带宽积(ft)最小200MHZ放大倍数100-300
2N2907A电流增益带宽积(ft)最小200MHZ放大倍数100-300

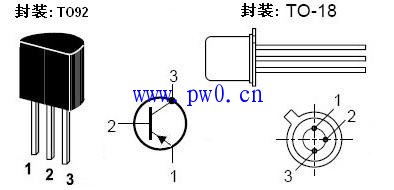

【2N2907/2N2907A外形及引脚图】


参数

符号

2N2907

2N2907A

单位

集电极-发射极电压

VCEO

40

60

V

集电极-基极电压

VCBO

60

V

发射极-基极电压

VEBO

5

V

集电极电流-连续

Ic

600

mA

器件耗散

@ TA = 25℃

PD

625

mW

操作和存储结温范围

TJ,Tstg

–55 to +150

℃
