三相二元件功率表接线技术方法

    高压线路中测量功率，常采用三相二元件功率表。高压线路电压很高，功率表不能直接测量，故应通过电压互感器和电流互感器。三相二元件功率表经电压互感器和电流互感器的接线方法如图1-32所示。

    接线时，除应注意功率表的极性外，还应注意电压互感器和电流互感器的极性，电压互感器一次绕组接线柱上注有大写字母A、X，二次绕组接线柱上注有小写字母a、x。电流互感器一次绕组接线柱上注有大写字母L、K，二次绕组接线柱上注有小写字母l、k。接线时应将标号对准，否则功率表指针会发生反转。

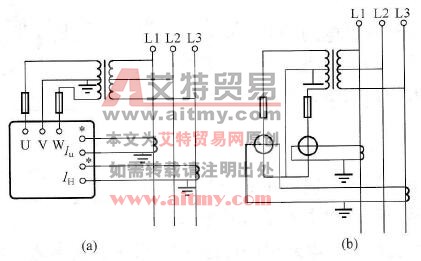

    图1-32    三相二元件功率表经电压和电流互感器的接线方法

   (a)接线方法；(b)接线图
