开关三极管和三极管振荡电路图

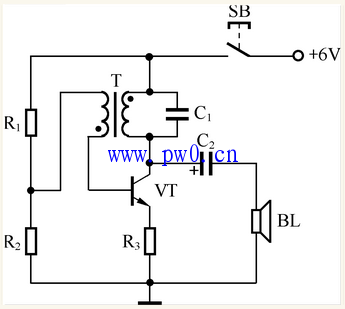

贴片三极管可以构成振荡电路。图1-1所示为电子门铃电路，三极管VT与变压器T等组成变压器反馈音频振荡器，由于变压器T初、次级之间的倒相作用，VT集电极的音频信号经T耦合后正反馈至其基极，形成振荡。

【图1-1】电子门铃电路
电子开关三极管具有开关作用。图1-2所示为驱动发光二极管的电子开关电路，三极管VT即为电子开关。VT的基极由脉冲信号CP控制，当CP=“1”时，VT导通，发光二极管VD发光。当CP=“O”时，VT截止，发光二极管VD熄灭。R为限流电阻。

【图1-2】电子开关电路
