lm324测温应用电路图

lm324测温应用电路图

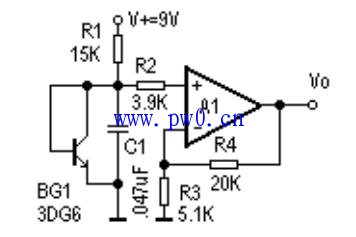

见附图。感温探头采用一只硅三极管 3DG6，把它接成二极管形式。硅晶体管发射结电压的温度系数约为-2.5mV/℃，即温度每上升 1 度，发射结电压变会下降 2.5mV。运放A1 连接成同相直流放大形式，温度越高， 晶体管BG1 压降越小， 运放A1 同相输入端的电压就越低，输出端的电压也越低。

这是一个线性放大过程。在A1 输出端接上测量或处理电路，便可对温度进行指示或进行其它自动控制。
